แนวทางการบำรุงรักษาและการดูแลที่สำคัญสำหรับโลหะมีค่า-แอโนดไทเทเนียมเคลือบ

การเคลือบ RuO₂-IrO₂ จัดทำโดย Ehisen เป็นตัวเลือกยอดนิยมในกระบวนการไฟฟ้าเคมีทางอุตสาหกรรมหลายประเภท โดยเฉพาะอย่างยิ่งในกระบวนการที่เกี่ยวข้องกับปฏิกิริยาวิวัฒนาการของคลอรีน การรวมกันของรูทีเนียมและอิริเดียมออกไซด์ในสารเคลือบเหล่านี้ส่งผลให้เกิดชุดคุณสมบัติเฉพาะตัวที่ทำให้มีความเหมาะสมอย่างยิ่งสำหรับการใช้งานดังกล่าว​

ส่วนประกอบรูทีเนียมในการเคลือบ RuO₂-IrO₂ มีบทบาทสำคัญในการเพิ่มความสามารถในการนำไฟฟ้าของขั้วบวก รูทีเนียมออกไซด์ (RuO₂) ขึ้นชื่อในด้านการนำไฟฟ้าที่ดีเยี่ยม ในเซลล์ไฟฟ้าเคมี การนำไฟฟ้าสูงถือเป็นสิ่งสำคัญ เนื่องจากช่วยให้สามารถถ่ายโอนอิเล็กตรอนได้อย่างมีประสิทธิภาพในระหว่างปฏิกิริยาเคมีไฟฟ้า ซึ่งหมายความว่าจะสูญเสียพลังงานน้อยลงในรูปของความร้อนเนื่องจากความต้านทาน ส่งผลให้การทำงานมีประสิทธิภาพด้านพลังงานมากขึ้น - ตัวอย่างเช่น ในเซลล์อัลคาไลคลอร์ - ซึ่งมีเป้าหมายคือการผลิตก๊าซคลอรีนโดยการอิเล็กโทรไลต์น้ำเกลือ ค่าการนำไฟฟ้าที่สูงของ RuO₂ ในการเคลือบทำให้มั่นใจได้ว่ากระแสไฟฟ้าสามารถไหลได้อย่างราบรื่นผ่านขั้วบวก ทำให้เกิดปฏิกิริยาออกซิเดชันของคลอไรด์ไอออนไปยังก๊าซคลอรีนด้วยต้นทุนพลังงานที่ต่ำกว่า​

ในทางกลับกัน อิริเดียมในสารเคลือบช่วยเพิ่มความต้านทานการกัดกร่อนของขั้วบวกได้อย่างมากในสภาพแวดล้อมที่เป็นกรดรุนแรง อิริเดียมออกไซด์ (IrO₂) มีความทนทานต่อการกัดกร่อนสูง แม้ในสภาวะที่มีกรดแก่และตัวออกซิไดซ์ก็ตาม ในกระบวนการทางอุตสาหกรรมหลายๆ กระบวนการ อิเล็กโทรไลต์อาจมีสภาพเป็นกรดสูงและแอโนดจำเป็นต้องทนต่อสภาวะการกัดกร่อนเหล่านี้เป็นระยะเวลานาน ในอุตสาหกรรมด่างคลอร์ - สารละลายน้ำเกลือที่ใช้ในกระบวนการอิเล็กโทรไลซิสประกอบด้วยคลอไรด์ไอออน และในระหว่างอิเล็กโทรไลซิส แอโนดจะสัมผัสกับสภาพแวดล้อมที่เป็นกรดสูงและออกซิไดซ์เนื่องจากการก่อตัวของก๊าซคลอรีนและอื่นๆ โดยผลิตภัณฑ์ - IrO₂ ในการเคลือบ RuO₂-IrO₂ ช่วยปกป้องซับสเตรตไทเทเนียมจากการกัดกร่อน ช่วยให้มั่นใจได้ถึงความเสถียรและประสิทธิภาพของแอโนดในระยะยาว -​

ความคุ้มค่า - ประสิทธิผลของการเคลือบ RuO₂-IrO₂ เป็นอีกปัจจัยหนึ่งที่มีส่วนทำให้เกิดการใช้งานที่แพร่หลาย - แม้ว่าทั้งรูทีเนียมและอิริเดียมจะเป็นโลหะมีค่า แต่การผสมผสานทั้งสองสิ่งนี้ในการเคลือบผิวทำให้เกิดความสมดุลระหว่างประสิทธิภาพและราคา เมื่อเปรียบเทียบกับการเคลือบที่ทำจากโลหะมีค่าที่มีราคาแพงกว่าอย่างแพลตตินัมทั้งหมด การเคลือบ RuO₂-IrO₂ เสนอวิธีแก้ปัญหาต้นทุนที่ค่อนข้างต่ำกว่า - โดยไม่กระทบต่อประสิทธิภาพมากเกินไป ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับการใช้งานทางอุตสาหกรรมขนาดใหญ่ - ซึ่งต้นทุนของวัสดุแอโนดอาจส่งผลกระทบอย่างมีนัยสำคัญต่อต้นทุนการผลิตโดยรวม

1. หลีกเลี่ยงการสัมผัสสารอัลคาไลที่รุนแรง:การเคลือบ RuO₂-IrO₂ มีความทนทานต่อสภาพแวดล้อมที่เป็นด่างรุนแรงได้ไม่สูง การสัมผัสกับสารละลาย pH สูง - เป็นเวลานาน (pH > 10) อาจทำให้สารเคลือบค่อยๆ ละลายได้ เนื่องจากองค์ประกอบทางเคมีของสารเคลือบ RuO₂-IrO₂ จะทำปฏิกิริยากับไฮดรอกไซด์ไอออนที่อยู่ในสารละลายอัลคาไลน์ เมื่อสารเคลือบละลาย ไม่เพียงแต่ลดพื้นที่ผิวที่มีประสิทธิภาพของขั้วบวกเท่านั้น แต่ยังนำไปสู่การเปลี่ยนแปลงคุณสมบัติทางไฟฟ้าของขั้วบวกอีกด้วย ตัวอย่างเช่น ในกระบวนการทางอุตสาหกรรมบางกระบวนการที่ขั้วบวกอาจสัมผัสกับสารทำความสะอาดที่เป็นด่างหรือกระแสของเสียที่เป็นด่างโดยไม่ได้ตั้งใจ จะต้องดำเนินการทันที หลังจากใช้งานในตัวกลางที่เป็นด่าง จำเป็นอย่างยิ่งที่จะต้องล้างขั้วบวกด้วยน้ำที่เป็นกลางเป็นประจำ การดำเนินการชะล้างนี้จะช่วยกำจัดสารอัลคาไลน์ที่หลงเหลืออยู่ออกจากพื้นผิวของขั้วบวก ป้องกันการเกิดปฏิกิริยาทางเคมีเพิ่มเติมที่อาจทำให้สารเคลือบเสียหายได้ น้ำที่เป็นกลางจะเจือจางและล้างสารอัลคาไลน์ที่ตกค้างออกไป เพื่อให้มั่นใจว่าสารเคลือบยังคงสภาพเดิมและขั้วบวกสามารถทำงานได้ต่อไปอย่างเหมาะสม​

2.ตรวจสอบความเข้มข้นของคลอไรด์:ในการใช้งาน เช่น เซลล์อัลคาไลของคลอร์ - การรักษาความเข้มข้นของคลอไรด์ให้อยู่ในช่วงที่แนะนำ (80–150 กรัม/ลิตร) ถือเป็นสิ่งสำคัญ คลอไรด์ไอออนเป็นสารตั้งต้นสำคัญในปฏิกิริยาวิวัฒนาการของคลอรีนในเซลล์เหล่านี้ หากความเข้มข้นของคลอไรด์ต่ำเกินไป อัตราการเกิดปฏิกิริยาอาจลดลง ส่งผลให้ประสิทธิภาพการผลิตลดลง ในทางกลับกัน หากความเข้มข้นของคลอไรด์สูงเกินไป ก็อาจทำให้เกิดออกซิเดชันที่มากเกินไปของการเคลือบ RuO₂-IrO₂ ได้ ความเข้มข้นของคลอไรด์ที่สูงสามารถเร่งการกัดกร่อนของสารเคลือบได้ โดยเฉพาะเมื่อมีกระแสไฟฟ้า สิ่งนี้สามารถนำไปสู่การเสื่อมสภาพของสารเคลือบเมื่อเวลาผ่านไป ทำให้ประสิทธิภาพและอายุการใช้งานลดลง ด้วยการตรวจสอบความเข้มข้นของคลอไรด์อย่างใกล้ชิดและทำการปรับเปลี่ยนตามความจำเป็น ผู้ปฏิบัติงานสามารถมั่นใจได้ว่าแอโนดทำงานภายใต้สภาวะที่เหมาะสม ซึ่งจะช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของแอโนดที่เคลือบ RuO₂-IrO₂ - ให้สูงสุด

แอโนดไทเทเนียมเคลือบแพลตตินัม - จัดทำโดย Ehisen ได้รับการยกย่องอย่างสูงในด้านประสิทธิภาพที่โดดเด่นในการใช้งานเคมีไฟฟ้าที่หลากหลาย โดยเฉพาะอย่างยิ่งที่ต้องการความเสถียรในระดับสูง - ในสภาพแวดล้อมทางเคมีที่แตกต่างกัน​

หนึ่งในคุณสมบัติที่โดดเด่นที่สุดของการเคลือบแพลตตินัมคือความเสถียรที่เหนือกว่าในสภาพแวดล้อมที่เป็นกรดและเป็นกลาง แพลตตินัมเป็นโลหะมีตระกูลที่มีความต้านทานการกัดกร่อนสูงมาก ในสภาพแวดล้อมที่เป็นกรด เช่น ที่พบในกระบวนการชุบด้วยไฟฟ้าซึ่งกรดแก่ เช่น กรดซัลฟูริกหรือกรดไฮโดรคลอริก มักถูกใช้ในอิเล็กโทรไลต์ การเคลือบแพลตตินัมจะยังคงสภาพเดิมและไม่ทำปฏิกิริยากับกรด ความเสถียรนี้ช่วยให้แน่ใจว่าแอโนดสามารถรักษากิจกรรมทางไฟฟ้าของมันไว้ได้เป็นเวลานาน ในสภาพแวดล้อมที่เป็นกลาง เช่น การใช้งานบำบัดน้ำบางประเภทโดยมีค่า pH ของน้ำใกล้เคียงกับ 7 การเคลือบแพลตตินัมยังแสดงความต้านทานที่ดีเยี่ยมต่อการย่อยสลายทางเคมีที่อาจเกิดขึ้น

ราคาแพลตตินัมที่สูงเป็นปัจจัยที่ทราบกันดี - อย่างไรก็ตาม ในการใช้งานที่มีสถานการณ์ความหนาแน่นกระแส - ต่ำ การใช้แอโนดที่เคลือบด้วยแพลตตินัม - จะมีความเป็นไปได้ในเชิงเศรษฐกิจมากขึ้น ในการใช้งานที่มีความหนาแน่นกระแส - ต่ำ อัตราของปฏิกิริยาเคมีไฟฟ้าค่อนข้างช้า และความต้องการการถ่ายโอนอิเล็กตรอนความเร็วสูง - นั้นไม่สำคัญเท่ากับ ในกรณีเหล่านี้ ความทนทานเป็นพิเศษของการเคลือบแพลตตินัมสามารถชดเชยต้นทุนที่สูงได้ ตัวอย่างเช่น ในการดำเนินการชุบด้วยไฟฟ้าขนาดเล็ก - บางแห่งซึ่งมีความหนาแน่นกระแสต่ำและเป้าหมายคือการฝากชั้นโลหะคุณภาพ - ที่บางและสูงไว้บนวัสดุพิมพ์ ลักษณะการเคลือบแพลตตินัมที่มีอายุการใช้งานยาวนาน - หมายความว่าไม่จำเป็นต้องเปลี่ยนขั้วบวกบ่อยครั้ง ซึ่งจะช่วยลดต้นทุนการดำเนินงานโดยรวมที่เกี่ยวข้องกับการเปลี่ยนขั้วบวก ทำให้การใช้ขั้วบวกที่เคลือบด้วยแพลตตินัม - เป็นตัวเลือกที่มีประสิทธิภาพ - แม้ว่าจะมีต้นทุนเริ่มต้นที่สูงก็ตาม​

แอโนดเคลือบแพลตตินัม - ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการชุบด้วยไฟฟ้า ในการชุบโลหะด้วยไฟฟ้า เป้าหมายคือการวางชั้นบาง ๆ ของโลหะที่ต้องการลงบนพื้นผิว ความเสถียรสูงและกิจกรรมทางไฟฟ้าของแพลตตินัมทำให้มั่นใจได้ว่าไอออนของโลหะในอิเล็กโทรไลต์จะลดลงอย่างมีประสิทธิภาพและสะสมอยู่บนพื้นผิวในลักษณะที่มีคุณภาพ - สูงสม่ำเสมอ ตัวอย่างเช่น ในการชุบโลหะมีค่าด้วยไฟฟ้า เช่น ทองคำหรือเงิน ขั้วบวกที่เคลือบด้วยแพลทินัม - ให้แหล่งอิเล็กตรอนที่เสถียรและมีประสิทธิภาพ ช่วยให้สามารถควบคุมกระบวนการชุบได้อย่างแม่นยำ ส่งผลให้การเคลือบโลหะเรียบเนียนและยึดเกาะพร้อมคุณสมบัติด้านความสวยงามและการใช้งานที่ยอดเยี่ยม​.

ยังใช้ในระบบป้องกันแคโทดอีกด้วย ในระบบเหล่านี้ เป้าหมายคือการปกป้องโครงสร้างโลหะจากการกัดกร่อนโดยการทำให้เป็นแคโทดในเซลล์ไฟฟ้าเคมี แอโนดเคลือบแพลตตินัม - ทำหน้าที่เป็นแอโนดแบบบูชายัญ โดยให้อิเล็กตรอนแก่โครงสร้างโลหะที่ได้รับการป้องกัน ความเสถียรสูงของการเคลือบแพลตตินัมทำให้มั่นใจได้ว่าแอโนดสามารถจ่ายอิเล็กตรอนได้อย่างต่อเนื่องเมื่อเวลาผ่านไป ช่วยป้องกันการกัดกร่อนของโครงสร้างที่ได้รับการป้องกันได้อย่างมีประสิทธิภาพ นี่เป็นสิ่งสำคัญอย่างยิ่งในการใช้งานที่โครงสร้างที่ได้รับการป้องกันสัมผัสกับสภาพแวดล้อมที่รุนแรง เช่น ในสภาพแวดล้อมทางทะเลหรือใต้ดิน

1.ป้องกันรอยขีดข่วนทางกล:การเคลือบแพลตตินัมค่อนข้างอ่อนเมื่อเทียบกับวัสดุอื่นๆ และมีแนวโน้มที่จะเกิดความเสียหายทางกายภาพจากอนุภาคแข็ง ในเซลล์ไฟฟ้าเคมี อิเล็กโทรไลต์อาจมีอนุภาคแข็งขนาดเล็ก เช่น ฝุ่น กรวด หรือของแข็งที่ไม่ละลายน้ำ เมื่ออนุภาคเหล่านี้สัมผัสกับขั้วบวกที่เคลือบแพลตตินัม - ในระหว่างการไหลเวียนของอิเล็กโทรไลต์ พวกมันอาจทำให้เกิดรอยขีดข่วนหรือขูดขีดที่เคลือบได้ แม้แต่รอยขีดข่วนเล็กๆ บนสารเคลือบก็อาจเผยให้เห็นซับสเตรตไทเทเนียมที่ซ่อนอยู่ ซึ่งต่อมาอาจเกิดการกัดกร่อนได้ เพื่อป้องกันสิ่งนี้ ขอแนะนำให้ติดตั้งตัวกรอง 50–100 μm ในระบบหมุนเวียนอิเล็กโทรไลต์ ตัวกรองนี้สามารถกำจัดสิ่งปนเปื้อนที่มีขนาดใหญ่กว่า 0.1 มม. ออกจากอิเล็กโทรไลต์ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าอนุภาคที่อาจสร้างความเสียหายต่อการเคลือบแพลตตินัมจะถูกเก็บไว้ให้ห่างจากขั้วบวก การตรวจสอบและบำรุงรักษาตัวกรองเป็นประจำก็มีความสำคัญเช่นกันเพื่อให้มั่นใจถึงประสิทธิภาพอย่างต่อเนื่อง​

2.ควบคุมอุณหภูมิอย่างเคร่งครัด:อุณหภูมิในการทำงานของขั้วบวกที่เคลือบด้วยแพลตตินัม - ไม่ควรเกิน 60 องศา ที่อุณหภูมิสูงกว่าขีดจำกัดนี้ แพลทินัมอาจพบการเติบโตของเกรนได้ การเจริญเติบโตของเกรนในการเคลือบแพลตตินัมจะช่วยลดพื้นที่ผิวที่ใช้งานของขั้วบวก กิจกรรมทางไฟฟ้าของขั้วบวกเกี่ยวข้องโดยตรงกับพื้นที่ผิวแอคทีฟของมัน เมื่อพื้นที่ผิวแอคทีฟลดลงเนื่องจากการเติบโตของเกรน แอโนดจะมีประสิทธิภาพน้อยลงในการเร่งปฏิกิริยาเคมีไฟฟ้า ตัวอย่างเช่น ในกระบวนการชุบด้วยไฟฟ้า การลดลงของพื้นที่ผิวแอคทีฟของแอโนดที่เคลือบแพลตตินัม - อาจทำให้อัตราการสะสมของโลหะลงบนพื้นผิวช้าลง หรือการกระจายตัวของโลหะที่สะสมไม่สม่ำเสมอ เพื่อรักษาประสิทธิภาพสูงสุดของขั้วบวก จำเป็นต้องใช้ระบบทำความเย็นที่เหมาะสมหากจำเป็น เพื่อรักษาอุณหภูมิให้อยู่ในช่วงที่แนะนำระหว่างการทำงาน

เมื่อพูดถึงการจัดการแอโนดไทเทเนียมเคลือบ - ที่เป็นโลหะมีค่า ซึ่งจัดหาโดย Ehisen จะต้องปฏิบัติตามมาตรการป้องกันที่เข้มงวด ความสมบูรณ์ของการเคลือบขั้วบวกมีความสำคัญอย่างยิ่งต่อประสิทธิภาพสูงสุด และความเสียหายใดๆ ในระหว่างการจัดการสามารถลดอายุการใช้งานและประสิทธิภาพลงได้อย่างมาก​

ความสะอาดมีความสำคัญสูงสุด สวมถุงมือที่สะอาดและเป็นขุย - ทุกครั้งเมื่อสัมผัสขั้วบวก เหตุผลเบื้องหลังก็คือมือของเราหลั่งน้ำมันและเหงื่อตามธรรมชาติ สารเหล่านี้สามารถปนเปื้อนพื้นผิวของขั้วบวก โดยเฉพาะการเคลือบโลหะมีค่า เมื่อสารเคลือบปนเปื้อนด้วยน้ำมันหรือเหงื่อ ก็สามารถรบกวนปฏิกิริยาเคมีไฟฟ้าที่เกิดขึ้นบนพื้นผิวแอโนดได้ ตัวอย่างเช่น น้ำมันสามารถทำหน้าที่เป็นตัวกั้น ขัดขวางการถ่ายโอนอิเล็กตรอนระหว่างแอโนดและอิเล็กโทรไลต์อย่างมีประสิทธิภาพ ซึ่งในทางกลับกันจะสามารถเพิ่มศักยภาพสูงเกินไปและลดประสิทธิภาพโดยรวมของกระบวนการเคมีไฟฟ้าได้​

เมื่อจับขั้วบวก จำเป็นอย่างยิ่งที่จะต้องจับขั้วบวกด้วยกรอบไทเทเนียมหรือขอบที่ไม่เคลือบผิว พื้นผิวเคลือบเป็นส่วนที่บอบบางที่สุดของขั้วบวกเนื่องจากเกี่ยวข้องโดยตรงกับปฏิกิริยาเคมีไฟฟ้า การสัมผัสพื้นผิวเคลือบโดยตรงอาจทำให้เกิดรอยขีดข่วนหรือรอยถลอกได้ แม้แต่รอยขีดข่วนเล็กๆ น้อยๆ ก็อาจทำให้ซับสเตรตไทเทเนียมที่ซ่อนอยู่สัมผัสกับอิเล็กโทรไลต์ ทำให้เกิดการกัดกร่อนได้ การกัดกร่อนของสารตั้งต้นไม่เพียงแต่ทำให้ความสมบูรณ์ของโครงสร้างของขั้วบวกลดลงเท่านั้น แต่ยังส่งผลต่อประสิทธิภาพของการเคลือบอีกด้วย เนื่องจากสารตั้งต้นสึกกร่อน ค่าการนำไฟฟ้าและคุณสมบัติทางไฟฟ้าของขั้วบวกอาจเปลี่ยนแปลง ซึ่งส่งผลให้ประสิทธิภาพในกระบวนการเคมีไฟฟ้าเคมีลดลงในที่สุด​

ก่อนการติดตั้ง จำเป็นต้องมีการตรวจสอบความเสียหายจากการขนส่งอย่างละเอียด ตรวจสอบรอยแตก การลอก หรือการเปลี่ยนสีที่มองเห็นได้ด้วยตาเปล่า รอยแตกร้าวในชั้นเคลือบอาจทำให้อิเล็กโทรไลต์ทะลุผ่านและเข้าถึงซับสเตรตไทเทเนียมได้ ซึ่งจะช่วยเร่งการกัดกร่อน การลอกของสารเคลือบบ่งชี้ถึงการสูญเสียการยึดเกาะระหว่างสารเคลือบและพื้นผิว ซึ่งอาจนำไปสู่การลดพื้นที่ผิวที่ใช้งานของขั้วบวกและประสิทธิภาพการทำงานลดลงตามมา การเปลี่ยนสีอาจเป็นสัญญาณของปัญหาที่ซ่อนอยู่ ตัวอย่างเช่น หากการเคลือบ RuO₂ - สีน้ำตาลเข้ม - IrO₂ เปลี่ยนเป็นสีเทาซีด ก็อาจบ่งบอกถึงการเกิดออกซิเดชัน การออกซิเดชันของสารเคลือบสามารถเปลี่ยนองค์ประกอบทางเคมีและกิจกรรมทางไฟฟ้า ทำให้ขั้วบวกมีประสิทธิภาพน้อยลงในการเร่งปฏิกิริยาปฏิกิริยาเคมีไฟฟ้าที่ต้องการ

การรักษาระยะห่างระหว่างแคโทดของขั้วบวก - ที่ถูกต้องถือเป็นอีกหนึ่งแง่มุมที่สำคัญของกระบวนการติดตั้ง ช่องว่างที่เหมาะสมที่สุดระหว่างแอโนดและแคโทดโดยทั่วไปจะอยู่ในช่วง 5–25 มม. ระยะห่างนี้มีความสำคัญอย่างยิ่งต่อการรับประกันการกระจายกระแสที่สม่ำเสมอในเซลล์ไฟฟ้าเคมี​

เมื่อช่องว่างแคบเกินไป (น้อยกว่า 5 มม.) มีความเสี่ยงที่จะเกิดไฟฟ้าลัดวงจรเพิ่มขึ้น ในระหว่างกระบวนการเคมีไฟฟ้า อาจเกิดการสะสมบนพื้นผิวแคโทด คราบสะสมเหล่านี้สามารถขยายตัวและเชื่อมช่องว่างระหว่างขั้วบวกและแคโทดได้ในที่สุด ทำให้เกิดเส้นทางวงจรสั้น - การลัดวงจรอาจทำให้กระแสไฟฟ้าเพิ่มขึ้นอย่างกะทันหัน ซึ่งอาจทำให้ขั้วบวกและแคโทดร้อนเกินไป ซึ่งอาจสร้างความเสียหายให้กับขั้วไฟฟ้าทั้งสองได้ นอกจากนี้ยังสามารถรบกวนปฏิกิริยาเคมีไฟฟ้าตามปกติและลดประสิทธิภาพของกระบวนการ​ได้อีกด้วย​.

ในทางกลับกันหากช่องว่างกว้างเกินไป (มากกว่า 25 มม.) การใช้พลังงานของระบบก็จะเพิ่มขึ้น ในเซลล์ไฟฟ้าเคมี กระแสไฟฟ้าจะต้องเดินทางผ่านอิเล็กโทรไลต์ระหว่างขั้วบวกและแคโทด ช่องว่างที่กว้างขึ้นหมายความว่ากระแสจะต้องครอบคลุมระยะทางที่ยาวขึ้น ซึ่งส่งผลให้มีแนวต้านสูงขึ้น ตามกฎของโอห์ม (V=IR โดยที่ V คือแรงดันไฟฟ้า I คือกระแส และ R คือความต้านทาน) ความต้านทานที่เพิ่มขึ้นทำให้แรงดันไฟฟ้าที่ต้องใช้ในการขับเคลื่อนกระแสเพิ่มขึ้น ข้อกำหนดแรงดันไฟฟ้าที่สูงขึ้นนี้หมายความว่าจำเป็นต้องใช้พลังงานไฟฟ้ามากขึ้นในการทำงานเซลล์ไฟฟ้าเคมี ส่งผลให้ต้นทุนพลังงานสูงขึ้น ด้วยการรักษาระยะห่างแคโทดของขั้วบวก - ที่เหมาะสมไว้ที่ 5–25 มม. ผู้ปฏิบัติงานสามารถรับประกันการทำงานที่ราบรื่นของเซลล์ไฟฟ้าเคมี ลดความเสี่ยงของการลัดวงจร และเพิ่มประสิทธิภาพการใช้พลังงาน

1.การตรวจสอบไอออน:การตรวจสอบอิเล็กโทรไลต์เป็นประจำเพื่อหาไอออนที่เป็นอันตรายถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพระยะยาว - ของแอโนดไทเทเนียมที่เคลือบด้วยโลหะมีค่า - ไอออนสำคัญสองชนิดที่ต้องได้รับการตรวจสอบอย่างใกล้ชิดคือ ฟลูออไรด์และไฮโดรเจนไอออน​.​

ไอออนของฟลูออไรด์อาจเป็นอันตรายต่อขั้วบวกอย่างมาก แม้ที่ความเข้มข้นต่ำ ฟลูออไรด์ที่มากเกินไป (มากกว่า 10 ppm) ก็สามารถทะลุผ่านการเคลือบโลหะอันมีค่าและโจมตีซับสเตรตไทเทเนียมที่อยู่ด้านล่างได้ ไทเทเนียมมีปฏิกิริยากับฟลูออไรด์ไอออน และปฏิกิริยานี้อาจนำไปสู่การก่อตัวของสารประกอบไทเทเนียมฟลูออไรด์ เมื่อพื้นผิวถูกโจมตี ความสมบูรณ์ของโครงสร้างของขั้วบวกจะลดลง และสารเคลือบอาจเริ่มแยกตัวหรือแตกร้าว สิ่งนี้ไม่เพียงลดอายุการใช้งานของขั้วบวกเท่านั้น แต่ยังส่งผลต่อประสิทธิภาพทางไฟฟ้าด้วย ตัวอย่างเช่น ในกระบวนการทางอุตสาหกรรมบางกระบวนการที่มีกรดไฮโดรฟลูออริกอยู่ในอิเล็กโทรไลต์ จะต้องได้รับการดูแลเป็นพิเศษเพื่อให้แน่ใจว่าความเข้มข้นของฟลูออไรด์จะยังคงอยู่ในขีดจำกัดที่ปลอดภัย​

ความเข้มข้นของไฮโดรเจนไอออนซึ่งสะท้อนด้วยค่า pH ของอิเล็กโทรไลต์ ก็ต้องได้รับการควบคุมอย่างระมัดระวังเช่นกัน สำหรับโลหะมีค่าส่วนใหญ่ที่เคลือบแอโนด - ช่วง pH ที่เหมาะสมที่สุดคือระหว่าง 2 - 12. การเบี่ยงเบนไปจากช่วงนี้อาจทำให้เกิดปฏิกิริยาทางเคมีที่เป็นอันตรายต่อการเคลือบ ในสภาวะที่มีความเป็นกรดสูง (pH < 2) สารเคลือบอาจละลายหรือสึกกร่อนเร็วขึ้น ในสภาวะที่เป็นด่าง (pH > 12) สารเคลือบบางชนิด เช่น RuO₂ - IrO₂ อาจมีความเสี่ยงเป็นพิเศษตามที่กล่าวไว้ข้างต้น ด้วยการทดสอบอิเล็กโทรไลต์เพื่อหาไอออนเหล่านี้เป็นประจำโดยใช้วิธีการวิเคราะห์ที่เหมาะสม เช่น อิเล็กโทรดแบบเจาะจงไอออน - หรือการไทเทรต ผู้ปฏิบัติงานสามารถดำเนินการแก้ไขได้ทันท่วงทีเพื่อรักษาความสมบูรณ์ของแอโนด

1.การควบคุมอุณหภูมิ:แอโนดไทเทเนียมเคลือบโลหะมีค่า - แต่ละประเภทมีช่วงอุณหภูมิการทำงานที่เหมาะสมที่สุด สำหรับขั้วบวกที่เคลือบ RuO₂ - IrO₂ - ช่วงที่เหมาะสมโดยทั่วไปคือ 25–40 องศา ในขณะที่ขั้วบวกที่เคลือบด้วยแพลตตินัม - นั้นจะอยู่ที่ 20–50 องศา การทำงานนอกช่วงอุณหภูมิเหล่านี้อาจส่งผลเสียต่อขั้วบวก​

ที่อุณหภูมิสูงกว่าช่วงที่เหมาะสม สารเคลือบอาจประสบกับความเครียดจากความร้อน สิ่งนี้อาจทำให้การเคลือบขยายตัวและหดตัวในอัตราที่แตกต่างจากซับสเตรตไทเทเนียมที่อยู่ด้านล่าง ซึ่งนำไปสู่การเกิดรอยแตกร้าวในการเคลือบ รอยแตกร้าวในชั้นเคลือบอาจทำให้ซับสเตรตสัมผัสกับอิเล็กโทรไลต์ ซึ่งจะช่วยเร่งการกัดกร่อน นอกจากนี้ อุณหภูมิสูงยังอาจเพิ่มอัตราการเกิดปฏิกิริยาเคมีที่อาจเป็นอันตรายต่อการเคลือบ เช่น การออกซิเดชันหรือการละลายของส่วนประกอบโลหะมีค่า​

ที่อุณหภูมิต่ำกว่าช่วงที่เหมาะสม ปฏิกิริยาเคมีไฟฟ้าบนพื้นผิวแอโนดอาจช้าลง ซึ่งอาจส่งผลให้ประสิทธิภาพของกระบวนการเคมีไฟฟ้าลดลง ตัวอย่างเช่น ในกระบวนการผลิตคลอร์ - อัลคาไล หากอุณหภูมิต่ำเกินไป อัตราการวิวัฒนาการของคลอรีนจะลดลง ซึ่งส่งผลต่อกำลังการผลิตโดยรวมของโรงงาน เพื่อรักษาอุณหภูมิให้อยู่ในช่วงที่เหมาะสม สามารถติดตั้งระบบทำความเย็นหรือทำความร้อนได้ ระบบนี้สามารถปรับอุณหภูมิของอิเล็กโทรไลต์ตามการวัดอุณหภูมิแบบเรียลไทม์ - เพื่อให้แน่ใจว่าแอโนดทำงานภายใต้สภาวะที่ดีที่สุดเท่าที่จะเป็นไปได้

2. การปรับ pH:การรักษาค่า pH ให้คงที่ในอิเล็กโทรไลต์ถือเป็นสิ่งสำคัญต่อประสิทธิภาพของแอโนด สารยับยั้งสารเคมีสามารถใช้เพื่อปรับ pH สำหรับการทำให้เป็นกรด มักใช้กรดซัลฟูริก ในขณะที่โซเดียมไฮดรอกไซด์ใช้สำหรับการทำให้เป็นด่าง อย่างไรก็ตาม ควรทำการปรับเปลี่ยนเหล่านี้อย่างระมัดระวัง การปรับ pH บ่อยเกินไปอาจทำให้การเคลือบกระแทกได้ การเปลี่ยนแปลงค่า pH อย่างกะทันหันอาจทำให้เกิดปฏิกิริยาเคมีอย่างรวดเร็วบนพื้นผิวเคลือบ ซึ่งอาจทำให้สารเคลือบเสียหายได้ ตัวอย่างเช่น ค่า pH ที่เพิ่มขึ้นอย่างกะทันหันอาจทำให้เกิดการตกตะกอนของไฮดรอกไซด์ของโลหะบนพื้นผิวเคลือบ ซึ่งอาจรบกวนปฏิกิริยาเคมีไฟฟ้า ขอแนะนำให้ทำการปรับ pH ไม่บ่อยเกินหนึ่งครั้งต่อกะ ซึ่งช่วยให้แอโนดค่อยๆ ปรับให้เข้ากับการเปลี่ยนแปลงของ pH ซึ่งช่วยลดความเสี่ยงที่จะเกิดความเสียหายต่อการเคลือบ และรับประกันการทำงานที่มั่นคงของกระบวนการเคมีไฟฟ้า

เมื่อเริ่มต้นระบบเคมีไฟฟ้าด้วยแอโนดไทเทเนียมที่เคลือบด้วยโลหะมีค่า - สิ่งสำคัญคือต้องเพิ่มความหนาแน่นกระแสไฟฟ้าทีละน้อย วิธีปฏิบัติทั่วไปคือการเพิ่มความหนาแน่นกระแสประมาณ 20% ต่อนาที ความหนาแน่นกระแสที่เพิ่มขึ้นทีละน้อยนี้ช่วยหลีกเลี่ยงความเครียดจากความร้อนบนสารเคลือบ เมื่อกระแสเพิ่มขึ้นอย่างกะทันหัน จะเกิดความร้อนอย่างรวดเร็วบนพื้นผิวแอโนดเนื่องจากปฏิกิริยาเคมีไฟฟ้า การสร้างความร้อนอย่างฉับพลันนี้อาจทำให้สารเคลือบขยายตัวอย่างรวดเร็ว และเนื่องจากสารเคลือบและสารตั้งต้นมีค่าสัมประสิทธิ์การขยายตัวจากความร้อนที่แตกต่างกัน จึงเกิดความเครียดจากความร้อน ความเครียดจากความร้อนนี้สามารถนำไปสู่การก่อตัวของรอยแตกร้าวในสารเคลือบ ซึ่งในที่สุดจะลดอายุการใช้งานและประสิทธิภาพของขั้วบวกได้​

ในทำนองเดียวกันในระหว่างการปิดเครื่องควรค่อยๆลดกระแสไฟลง การตัดกระแสไฟอย่างกะทันหันอาจทำให้เกิดการเปลี่ยนแปลงอย่างกะทันหันที่ส่วนต่อประสานระหว่างการเคลือบและซับสเตรต การเปลี่ยนแปลงที่อาจเกิดขึ้นเหล่านี้สามารถสร้างการไล่ระดับเคมีไฟฟ้าที่อาจสร้างความเสียหายให้กับอินเทอร์เฟซ ตัวอย่างเช่น ศักยภาพที่ลดลงอย่างกะทันหันอาจทำให้เกิดชั้นไฟฟ้า - สองชั้น ซึ่งสามารถนำไปสู่การหลุดลอกของการเคลือบออกจากซับสเตรต ด้วยการลดกระแสลงทีละน้อย การเปลี่ยนแปลงที่อาจเกิดขึ้นจะลดลง และรักษาความสมบูรณ์ของส่วนต่อประสานของสารเคลือบ - ไว้

1.ข้อควรระวังในการจัดเก็บเปียก:หากแอโนดต้องยังคงอยู่ในอิเล็กโทรไลต์ในระหว่างการปิดเครื่อง จำเป็นต้องใช้กระแสไฟฟ้าป้องกันต่ำ (5–10 A/m²) เพื่อป้องกันการกัดกร่อนด้วยไฟฟ้าของซับสเตรตไทเทเนียม การกัดกร่อนแบบกัลวานิกเกิดขึ้นเมื่อโลหะสองชนิดที่แตกต่างกัน (ในกรณีนี้คือซับสเตรตไทเทเนียมและสิ่งสกปรกในอิเล็กโทรไลต์หรือโลหะอื่นๆ ในระบบ) สัมผัสกันในอิเล็กโทรไลต์ ทำให้เกิดเซลล์ไฟฟ้าเคมี สารตั้งต้นไทเทเนียมสามารถทำหน้าที่เป็นขั้วบวกในเซลล์นี้และเป็นสนิมได้ ด้วยการใช้กระแสไฟป้องกันต่ำ ศักยภาพของซับสเตรตไทเทเนียมจะถูกปรับ เพื่อป้องกันไม่ให้เกิดออกซิไดซ์และสึกกร่อน​

สำหรับการเก็บรักษาระยะยาว - (นานกว่า 72 ชั่วโมง) วิธีที่ดีที่สุดคือล้างขั้วบวกด้วยน้ำปราศจากไอออน น้ำปราศจากไอออนช่วยกำจัดอิเล็กโทรไลต์และสิ่งปนเปื้อนที่เหลืออยู่ออกจากพื้นผิวแอโนด หลังจากล้างแล้ว ควรทำให้ขั้วบวกแห้งในสภาพแวดล้อมที่ปราศจากฝุ่น - อนุภาคฝุ่นอาจมีสารที่อาจทำปฏิกิริยากับพื้นผิวขั้วบวก ทำให้เกิดการกัดกร่อนหรือความเสียหายในรูปแบบอื่น การเก็บขั้วบวกไว้ในสภาพแวดล้อมที่ปราศจากฝุ่น - ช่วยให้มั่นใจได้ว่าขั้วบวกจะอยู่ในสภาพที่ดีจนกว่าจะถูกนำมาใช้อีกครั้ง​

2. โพสต์ทันที - การทำความสะอาดการปิดระบบ:ขอแนะนำอย่างยิ่งให้กำจัดคราบสกปรกออกจากพื้นผิวแอโนดภายใน 2 ชั่วโมงหลังจากปิดเครื่อง การสะสมตัวที่หลวม เช่น เกล็ดอนินทรีย์ สามารถก่อตัวบนพื้นผิวแอโนดระหว่างการทำงานได้ หากปล่อยให้คราบเหล่านี้แห้งบนพื้นผิว การกำจัดก็จะยากขึ้นมาก สามารถใช้สารละลายอิเล็กโทรไลต์อ่อน เช่น กรดซิตริก 5% เพื่อขจัดตะกรันอนินทรีย์ได้ หากปล่อยทิ้งไว้บนขั้วบวกก็สามารถกักความชื้นไว้ใต้สารเคลือบได้ ความชื้นที่ติดอยู่ใต้สารเคลือบอาจทำให้พื้นผิวสึกกร่อนเมื่อเวลาผ่านไป ด้วยการทำความสะอาดขั้วบวกทันทีหลังจากปิดเครื่อง ความเสี่ยงต่อการกัดกร่อนเนื่องจากความชื้นที่ติดอยู่จะถูกกำจัด และขั้วบวกจะพร้อมสำหรับการทำงานครั้งต่อไปได้ดีขึ้น

การวิเคราะห์เส้นโค้งโพลาไรเซชันเป็นเครื่องมือที่มีประสิทธิภาพในการประเมินประสิทธิภาพของแอโนดไทเทเนียมที่เคลือบด้วยโลหะมีค่า - โดยให้ข้อมูลเชิงลึกที่มีคุณค่าเกี่ยวกับกิจกรรมทางไฟฟ้าของแอโนดและสถานะของการเคลือบโลหะอันมีค่าของแอโนด​

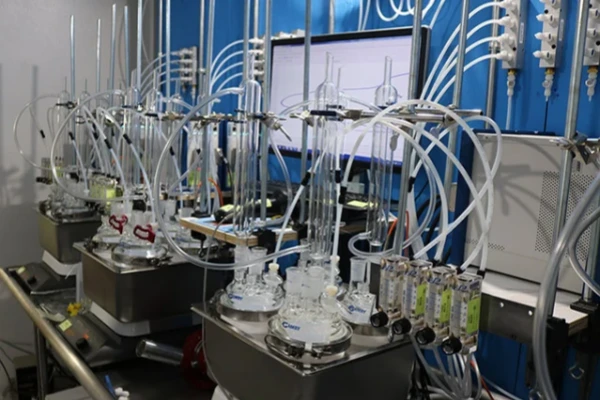

สถานีงานเคมีไฟฟ้าใช้ในการวัดเส้นโค้งโพลาไรเซชัน อุปกรณ์นี้ช่วยให้สามารถควบคุมสภาวะไฟฟ้าเคมีได้อย่างแม่นยำ และวัดกระแสและแรงดันไฟฟ้าได้อย่างแม่นยำ โดยทั่วไปการวัดจะดำเนินการที่ 25 องศาในอิเล็กโทรไลต์มาตรฐาน ตัวอย่างเช่น ในกรณีของแอโนดวิวัฒนาการของคลอรีน โดยทั่วไปจะใช้สารละลาย NaCl 30% เป็นอิเล็กโทรไลต์มาตรฐาน อิเล็กโทรไลต์นี้เลียนแบบสภาวะที่แอโนดทำงานอย่างใกล้ชิดในการใช้งานทางอุตสาหกรรม เช่น การผลิตคลอร์ - อัลคาไล​

Comparing the measured polarization curves to baseline data is crucial. The baseline data represents the ideal performance of the anode when it is new and in optimal condition. A voltage increase of >10% ที่ความหนาแน่นกระแสเท่ากันบ่งบอกถึงการเสื่อมสภาพของสารเคลือบ เมื่อสารเคลือบเสื่อมสภาพ กิจกรรมทางไฟฟ้าจะลดลง สิ่งนี้นำไปสู่การเพิ่มขึ้นของศักย์ไฟฟ้าเกินที่จำเป็นในการขับเคลื่อนปฏิกิริยาเคมีไฟฟ้า เป็นผลให้แรงดันไฟฟ้าที่จำเป็นเพื่อให้ได้ความหนาแน่นกระแสเท่ากันเพิ่มขึ้น ตัวอย่างเช่น หากขั้วบวกใหม่ต้องใช้ 1.5 โวลต์เพื่อให้ได้ความหนาแน่นกระแส 1,000 A/m² และหลังจากใช้งานไปสักระยะหนึ่ง ต้องใช้ 1.65 โวลต์ขึ้นไปเพื่อให้ได้ความหนาแน่นกระแสเท่ากัน แสดงว่าสารเคลือบเสื่อมสภาพแล้ว และจำเป็นต้องมีการตรวจสอบเพิ่มเติมและดำเนินการบำรุงรักษาที่เป็นไปได้

การติดตั้งเซ็นเซอร์แรงดันไฟฟ้าตามเวลาจริง - เพื่อติดตามแรงดันไฟฟ้าของเซลล์ระหว่างการทำงานเป็นวิธีที่มีประสิทธิภาพในการตรวจสอบประสิทธิภาพของแอโนดอย่างต่อเนื่อง แรงดันไฟฟ้าของเซลล์เป็นพารามิเตอร์สำคัญที่สะท้อนถึงสุขภาพโดยรวมของเซลล์ไฟฟ้าเคมี รวมถึงสภาพของขั้วบวกด้วย

A steady increase of >50 mV ตลอด 24 ชั่วโมง ซึ่งไม่ได้อธิบายโดยการเปลี่ยนแปลงของอิเล็กโทรไลต์ บ่งชี้ถึงความเป็นไปได้ที่ความต้านทานการเคลือบจะเพิ่มขึ้นหรือการสูญเสียที่บริเวณที่ทำงาน แรงดันไฟฟ้าของเซลล์เกี่ยวข้องโดยตรงกับความต้านทานของขั้วบวกและประสิทธิภาพของปฏิกิริยาเคมีไฟฟ้าที่เกิดขึ้นบนพื้นผิว หากความต้านทานของสารเคลือบเพิ่มขึ้น จำเป็นต้องใช้แรงดันไฟฟ้าเพิ่มขึ้นเพื่อขับกระแสผ่านขั้วบวก สาเหตุนี้อาจเกิดจากปัจจัยต่างๆ เช่น การก่อตัวของชั้นออกไซด์ต้านทานบนพื้นผิวเคลือบ การเสื่อมสภาพของจุดออกฤทธิ์บนสารเคลือบ หรือการเสื่อมสภาพของโครงสร้างการเคลือบ การสูญเสียพื้นที่ทำงานยังอาจเกิดขึ้นได้เนื่องจากปฏิกิริยาทางเคมีที่สร้างความเสียหายให้กับสารเคลือบโลหะอันมีค่า หรือการหลุดล่อนของสารเคลือบออกจากซับสเตรต ด้วยการตรวจสอบแรงดันไฟฟ้าของเซลล์อย่างใกล้ชิดและสามารถแยกแยะระหว่างการเปลี่ยนแปลงแรงดันไฟฟ้าที่เกิดจากแอโนดและที่เกิดจากการเปลี่ยนแปลงของอิเล็กโทรไลต์ ผู้ปฏิบัติงานสามารถระบุได้อย่างรวดเร็วเมื่อมีปัญหากับแอโนด และใช้มาตรการที่เหมาะสมเพื่อแก้ไขปัญหาดังกล่าว เช่น การทำความสะอาดแอโนด การปรับสภาพการทำงาน หรือการเปลี่ยนแอโนดหากจำเป็น

การวัดความหนาของกระแสวนเป็นวิธีการทดสอบแบบไม่ทำลาย - ซึ่งใช้กันอย่างแพร่หลายในการประเมินความสมบูรณ์ของการเคลือบโลหะมีค่าบนขั้วบวกไทเทเนียม โดยให้ข้อมูลที่มีค่าเกี่ยวกับความหนาของสารเคลือบ ซึ่งเป็นตัวบ่งชี้ที่สำคัญเกี่ยวกับอายุการใช้งานและประสิทธิภาพที่เหลืออยู่

มีการใช้เกจวัดกระแสไหลวนเพื่อวัดความหนาของชั้นเคลือบที่หลายจุด การวัดอย่างน้อย 5 จุดต่อขั้วบวกช่วยให้แน่ใจว่าความหนาของชั้นเคลือบมีการกระจายเท่าๆ กัน และจะไม่มีการมองข้ามบริเวณที่มีการสึกหรอหรือการทำให้ผอมบางมากเกินไป การลดความหนาเฉพาะจุดสามารถเกิดขึ้นได้จากหลายปัจจัย เช่น การกระจายกระแสที่ไม่สม่ำเสมอ การเสียดสีทางกลในพื้นที่เฉพาะ หรือการโจมตีทางเคมีจากอิเล็กโทรไลต์

A local thickness reduction of >30% เมื่อเทียบกับค่าใหม่ - บ่งบอกถึงการสึกหรออย่างรุนแรงและจำเป็นต้องเปลี่ยนใหม่ทันที ความหนาของสารเคลือบเกี่ยวข้องโดยตรงกับประสิทธิภาพและอายุการใช้งานของแอโนด เมื่อสารเคลือบเสื่อมสภาพ ความสามารถในการปกป้องซับสเตรตไทเทเนียมและตัวเร่งปฏิกิริยาเคมีไฟฟ้าจะลดลง เมื่อความหนาลดลงเกิน 30% แอโนดมีความเสี่ยงสูงที่จะเกิดความล้มเหลว เนื่องจากสารเคลือบที่เหลืออาจไม่สามารถให้การป้องกันหรือปฏิกิริยาทางไฟฟ้าที่เพียงพออีกต่อไป ในกรณีเช่นนี้ จำเป็นต้องเปลี่ยนขั้วบวกทันทีเพื่อป้องกันความเสียหายเพิ่มเติมต่อระบบไฟฟ้าเคมี และรับประกันประสิทธิภาพและความน่าเชื่อถือของกระบวนการอย่างต่อเนื่อง

สเปกโทรสโกปี X - Ray Fluorescence (XRF) เป็นเทคนิคการวิเคราะห์ที่มีประสิทธิภาพซึ่งสามารถใช้ในการวิเคราะห์ปริมาณโลหะมีค่าในการเคลือบแอโนดไทเทเนียม โดยให้ข้อมูลที่มีคุณค่าเกี่ยวกับองค์ประกอบของสารเคลือบ ซึ่งมีความสำคัญอย่างยิ่งในการประเมินการเสื่อมสภาพและการพิจารณาว่าเมื่อใดจำเป็นต้องบำรุงรักษาหรือเปลี่ยนใหม่

โดยเฉพาะอย่างยิ่งรายไตรมาสสำหรับการใช้งานที่มีโหลดสูง - เป็นระยะๆ XRF สเปกโทรสโกปีจะถูกใช้เพื่อวิเคราะห์ปริมาณโลหะมีค่า การใช้งานโหลดสูง - ทำให้เกิดความเครียดที่ขั้วบวกมากขึ้น ส่งผลให้การเคลือบโลหะมีค่าเสื่อมสภาพเร็วขึ้น ด้วยการดำเนินการวิเคราะห์ XRF เป็นประจำ ผู้ปฏิบัติงานสามารถตรวจสอบการเปลี่ยนแปลงในปริมาณโลหะมีค่าเมื่อเวลาผ่านไป และใช้มาตรการเชิงรุกเพื่อรักษาประสิทธิภาพของแอโนด

การลดลงขององค์ประกอบเป้าหมาย เช่น Ru < 50% ของค่าที่ระบุ บ่งชี้ถึงการย่อยสลายขั้นสูงและจำเป็นต้องตกแต่งการเคลือบใหม่ ค่าระบุของปริมาณโลหะมีค่าแสดงถึงองค์ประกอบเริ่มต้นของสารเคลือบเมื่อเพิ่งสร้างใหม่ ในขณะที่แอโนดทำงาน โลหะมีค่าในสารเคลือบอาจค่อยๆ ลดลงเนื่องจากปัจจัยต่างๆ เช่น ปฏิกิริยาทางเคมีกับอิเล็กโทรไลต์ ผลกระทบของอุณหภูมิที่สูง - และการกัดกร่อนของเคมีไฟฟ้า เมื่อเนื้อหาขององค์ประกอบเป้าหมาย เช่น รูทีเนียมในการเคลือบ RuO₂ - IrO₂ ลดลงต่ำกว่า 50% ของค่าที่ระบุ แสดงว่าการเคลือบได้ผ่านการย่อยสลายอย่างมีนัยสำคัญ ณ จุดนี้ จำเป็นต้องมีการเคลือบใหม่เพื่อคืนประสิทธิภาพของแอโนด การปรับปรุงใหม่อาจเกี่ยวข้องกับกระบวนการต่างๆ เช่น การเคลือบแอโนดใหม่ด้วยออกไซด์ของโลหะมีค่า หรือใช้ชั้นป้องกันเพื่อป้องกันการเสื่อมสภาพเพิ่มเติม การใช้สเปกโทรสโกปี XRF เพื่อตรวจสอบปริมาณโลหะมีค่า ผู้ปฏิบัติงานสามารถมั่นใจได้ว่าขั้วบวกจะได้รับการบำรุงรักษาให้อยู่ในสภาพที่เหมาะสมที่สุด และกระบวนการไฟฟ้าเคมียังคงทำงานได้อย่างมีประสิทธิภาพ

สาเหตุ: การลอกเฉพาะจุดของการเคลือบโลหะมีค่าจากซับสเตรตไทเทเนียมเป็นปัญหาทั่วไปที่อาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของแอโนด สาเหตุหลักประการหนึ่งคือการปรับสภาพพื้นผิวไทเทเนียมล่วงหน้าอย่างไม่เหมาะสม ก่อนการเคลือบโลหะมีค่า จะต้องทำความสะอาดซับสเตรตไทเทเนียมอย่างทั่วถึงและเตรียมพื้นผิวอย่างเหมาะสม หากมีคราบน้ำมัน จาระบี หรือสารปนเปื้อนอื่น ๆ ตกค้างบนพื้นผิว การยึดเกาะระหว่างสารเคลือบและพื้นผิวจะลดลง ตัวอย่างเช่น หากไม่ได้ล้างไขมันซับสเตรตอย่างเหมาะสมโดยใช้ตัวทำละลาย เช่น อะซิโตนหรือไอโซโพรพิลแอลกอฮอล์ สารปนเปื้อนอินทรีย์สามารถสร้างอุปสรรคระหว่างการเคลือบและซับสเตรต เพื่อป้องกันไม่ให้เกิดพันธะเคมีที่รุนแรง

การหมุนเวียนความร้อนระหว่างการทำงานเป็นอีกปัจจัยหนึ่งที่สามารถนำไปสู่การลอกเฉพาะที่ ในกระบวนการเคมีไฟฟ้าหลายชนิด แอโนดจะต้องเผชิญกับการเปลี่ยนแปลงของอุณหภูมิ เมื่อขั้วบวกร้อนขึ้นระหว่างการทำงาน สารเคลือบและสารตั้งต้นจะขยายตัว อย่างไรก็ตาม เนื่องจากค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่แตกต่างกัน สารเคลือบและซับสเตรตจึงขยายตัวในอัตราที่ต่างกัน เมื่ออุณหภูมิเย็นลงก็จะหดตัวในอัตราที่ต่างกันเช่นกัน วงจรการขยายตัวและการหดตัวซ้ำๆ เหล่านี้สามารถสร้างความเครียดที่ส่วนต่อประสานระหว่างสารเคลือบและสารตั้งต้น ส่งผลให้สูญเสียการยึดเกาะและการหลุดลอกเฉพาะที่ในที่สุด

ผลกระทบทางกลอาจทำให้สารเคลือบลอกออกได้ ในระหว่างการจัดการ การติดตั้ง หรือการทำงาน แอโนดอาจสัมผัสกับวัตถุแข็งหรือเกิดการสั่นสะเทือนโดยไม่ตั้งใจ การกระแทกอย่างรุนแรงอาจทำให้ชั้นเคลือบหลุดออกจากซับสเตรตได้ โดยเฉพาะอย่างยิ่งที่จุดที่เปราะบาง เช่น ขอบหรือมุมของแอโนด ตัวอย่างเช่น ในสภาพแวดล้อมทางอุตสาหกรรม หากมีการติดตั้งขั้วบวกในเซลล์ไฟฟ้าเคมีขนาดใหญ่ - และถูกชนกับผนังเซลล์โดยไม่ได้ตั้งใจในระหว่างขั้นตอนการติดตั้ง ก็อาจทำให้สารเคลือบหลุดลอกในบริเวณที่ได้รับผลกระทบได้

2. โซลูชั่น: ความรุนแรงของการลอกจะเป็นตัวกำหนดวิธีแก้ปัญหาที่เหมาะสม หากการลอกส่งผลกระทบต่อพื้นที่เคลือบมากกว่า 10% มักจะแนะนำให้เปลี่ยนขั้วบวก การสูญเสียการเคลือบขนาดใหญ่ - หมายความว่าประสิทธิภาพของแอโนดจะลดลงอย่างรุนแรง พื้นผิวไทเทเนียมที่ถูกเปิดเผยจะเริ่มกัดกร่อนในอิเล็กโทรไลต์ และกิจกรรมทางไฟฟ้าของแอโนดจะลดลงอย่างมาก การเปลี่ยนขั้วบวกทำให้มั่นใจได้ว่ากระบวนการไฟฟ้าเคมีสามารถทำงานได้อย่างมีประสิทธิภาพและไม่มีการหยุดชะงักอย่างมีนัยสำคัญ

สำหรับปัญหาเล็กๆ น้อยๆ ที่การลอกส่งผลต่อพื้นที่เคลือบ 5% หรือน้อยกว่านั้น อาจใช้แนวทางอื่น ขั้นแรก ทำความสะอาดไทเทเนียมที่โผล่ออกมาด้วยสารละลายกรดออกซาลิก 10% กรดออกซาลิกเป็นสารรีดิวซ์อ่อนๆ ซึ่งสามารถกำจัดชั้นออกไซด์หรือสารปนเปื้อนที่อาจก่อตัวบนพื้นผิวไทเทเนียมที่ถูกเปิดออกได้อย่างมีประสิทธิภาพ หลังจากทำความสะอาด ให้ล้างขั้วบวกให้สะอาดด้วยน้ำปราศจากไอออนเพื่อขจัดกรดออกซาลิก จากนั้นทาเคลือบป้องกันชั่วคราว เช่น อีพ็อกซี่ การเคลือบอีพ็อกซี่ขึ้นชื่อในด้านคุณสมบัติการยึดเกาะที่ดี และสามารถให้ชั้นป้องกันระยะสั้น - เหนือพื้นที่สัมผัสได้ ซึ่งช่วยให้สามารถใช้ขั้วบวกได้ในระยะเวลาที่จำกัดจนกว่าจะสามารถจัดเตรียมสารละลายที่ถาวรมากขึ้น เช่น การเคลือบใหม่ - หรือการเปลี่ยนใหม่ทั้งหมด

สาเหตุ: การแตกร้าวระดับไมโคร - และรูเข็มในการเคลือบโลหะมีค่าเป็นปัญหาการเสื่อมสภาพของสารเคลือบที่พบบ่อยอีกสองปัญหา ความหนาแน่นกระแสที่มากเกินไปเป็นสาเหตุสำคัญของปัญหาเหล่านี้ เมื่อความหนาแน่นกระแสที่ใช้กับขั้วบวกสูงเกินไป ปฏิกิริยาเคมีไฟฟ้าบนพื้นผิวขั้วบวกจะเกิดขึ้นในอัตราที่เร็วกว่ามาก ส่งผลให้เกิดความร้อนปริมาณมากในระยะเวลาอันสั้น การสร้างความร้อนอย่างรวดเร็วอาจทำให้เกิดความเครียดจากความร้อนภายในสารเคลือบได้ เนื่องจากวัสดุเคลือบมีคุณสมบัติการขยายตัวเนื่องจากความร้อนจำเพาะ ความร้อนอย่างฉับพลันและรุนแรงอาจทำให้สารเคลือบขยายตัวไม่สม่ำเสมอ ส่งผลให้เกิดรอยแตกขนาดเล็ก -

การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วยังทำให้เกิดการแตกร้าวและรูเข็มขนาดเล็ก - อีกด้วย เช่นเดียวกับการหมุนเวียนด้วยความร้อน การให้ความร้อนและความเย็นอย่างรวดเร็วของขั้วบวกสามารถสร้างความเครียดในการเคลือบได้ ตัวอย่างเช่น หากจู่ๆ ขั้วบวกสัมผัสกับอุณหภูมิที่สูงขึ้นหรือต่ำลงมากในระหว่างการเปลี่ยนแปลงกระบวนการ การเคลือบอาจไม่สามารถปรับตัวได้เร็วเพียงพอ ทำให้เกิดการแตกร้าว

ส่วนประกอบอิเล็กโทรไลต์ที่มีฤทธิ์รุนแรงก็สามารถมีบทบาทได้เช่นกัน ไอออนบางชนิดที่มีความเข้มข้นสูง เช่น Fe³+ ในอิเล็กโทรไลต์ สามารถทำปฏิกิริยากับการเคลือบโลหะมีค่าได้ ปฏิกิริยาเคมีเหล่านี้อาจทำให้โครงสร้างของสารเคลือบอ่อนตัวลง ทำให้มีแนวโน้มที่จะแตกร้าวและเกิดรูเข็มได้ง่ายขึ้น ไอออน Fe³+ สามารถทำหน้าที่เป็นตัวออกซิไดซ์ได้ ทำให้เกิดการเปลี่ยนแปลงทางเคมีในองค์ประกอบการเคลือบ ซึ่งอาจนำไปสู่การสลายความสมบูรณ์ของสารเคลือบได้

1.สาเหตุ: กิจกรรมเคมีไฟฟ้าที่ลดลงของแอโนดไทเทเนียมที่เคลือบด้วยโลหะมีค่า - แม้ว่าจะไม่เกิดความเสียหายทางกายภาพที่ชัดเจนต่อการเคลือบก็ตาม อาจเกิดจากปัจจัยหลายประการ สาเหตุหลักประการหนึ่งคือการสะสมของชั้นพาสซีฟบนพื้นผิวเคลือบ ตัวอย่างเช่น ในกระบวนการเคมีไฟฟ้าบางประเภท ชั้นพาสซีฟ TiO₂ สามารถก่อตัวบนพื้นผิวของสารเคลือบเมื่อเวลาผ่านไป ชั้นนี้ค่อนข้างเฉื่อยและสามารถทำหน้าที่เป็นอุปสรรค ขัดขวางการถ่ายโอนอิเล็กตรอนระหว่างขั้วบวกและอิเล็กโทรไลต์อย่างมีประสิทธิภาพ เป็นผลให้กิจกรรมทางไฟฟ้าของแอโนดลดลง และจำเป็นต้องใช้พลังงานมากขึ้นเพื่อขับเคลื่อนปฏิกิริยาเคมีไฟฟ้า

การเป็นพิษจากสารปนเปื้อนอินทรีย์เป็นอีกประเด็นสำคัญ น้ำมันและสารลดแรงตึงผิวเป็นสิ่งปนเปื้อนอินทรีย์ทั่วไปที่สามารถเข้าไปในอิเล็กโทรไลต์ได้ สารเหล่านี้สามารถดูดซับบนพื้นผิวของสารเคลือบโลหะมีค่า โดยปิดกั้นบริเวณที่เกิดปฏิกิริยาเคมีไฟฟ้า ตัวอย่างเช่น หากมีการรั่วไหลของน้ำมันหล่อลื่นจากเครื่องจักรใกล้เคียงเข้าสู่ระบบอิเล็กโทรไลต์ น้ำมันสามารถแพร่กระจายและเคลือบพื้นผิวขั้วบวก ทำให้ความสามารถในการเร่งปฏิกิริยาปฏิกิริยาลดลง

2. โซลูชั่น: เพื่อแก้ไขปัญหากิจกรรมเคมีไฟฟ้าที่ลดลง สามารถดำเนินการขั้นตอนการทำความสะอาดขั้วบวกได้ จุ่มขั้วบวกในสารละลาย 0.1 MH₂SO₄ และใช้ความหนาแน่นกระแส 50 A/m² เป็นเวลา 10 นาที สารละลายที่เป็นกรดและกระแสไฟที่ใช้สามารถช่วยละลายชั้นพาสซีฟบนพื้นผิวเคลือบได้ กรดซัลฟิวริกทำปฏิกิริยากับชั้น TiO₂ โดยแปลงเป็นสารประกอบไทเทเนียมซัลเฟตที่ละลายน้ำได้ ซึ่งจากนั้นจะถูกดึงออกจากพื้นผิว สิ่งนี้จะคืนพื้นที่ผิวแอคทีฟของขั้วบวกและปรับปรุงกิจกรรมทางไฟฟ้าของมัน

สำหรับการปนเปื้อนสารอินทรีย์ ให้ล้างขั้วบวกด้วยตัวทำละลาย เช่น อะซิโตน อะซิโตนเป็นตัวทำละลายที่ดีสำหรับสารอินทรีย์หลายชนิด มันสามารถละลายน้ำมันและสารลดแรงตึงผิวที่ถูกดูดซับ และกำจัดออกจากพื้นผิวแอโนดได้อย่างมีประสิทธิภาพ หลังจากล้างด้วยอะซิโตนแล้ว ให้ล้างขั้วบวกให้สะอาดด้วยน้ำปราศจากไอออนเพื่อขจัดคราบตัวทำละลายและสิ่งปนเปื้อนที่ละลายหลงเหลืออยู่ กระบวนการทำความสะอาดนี้จะช่วยฟื้นฟูขั้วบวกและฟื้นฟูกิจกรรมเคมีไฟฟ้าดั้งเดิม

1.สาเหตุ:การกระจายกระแสที่ไม่สม่ำเสมอเป็นปัญหาที่สามารถนำไปสู่ประสิทธิภาพที่เหมาะสมที่สุดของแอโนดไทเทเนียมเคลือบโลหะมีค่า - ต่ำกว่า แอโนดที่ไม่ตรงแนวเป็นสาเหตุที่พบบ่อย ในเซลล์ไฟฟ้าเคมี ถ้าขั้วบวกไม่อยู่ในแนวที่ถูกต้อง ระยะห่างระหว่างขั้วบวกและแคโทดอาจแตกต่างกันไปตามจุดต่างๆ ตามกฎของโอห์ม ความต้านทานระหว่างแอโนดและแคโทดสัมพันธ์กับระยะห่างระหว่างพวกมัน ระยะทางที่สั้นลงส่งผลให้ความต้านทานลดลงและความหนาแน่นกระแสสูงขึ้น ในขณะที่ระยะทางที่ยาวขึ้นจะส่งผลให้ความต้านทานสูงขึ้นและความหนาแน่นกระแสลดลง ดังนั้น หากขั้วบวกไม่ตรงแนว บางพื้นที่จะมีความหนาแน่นกระแสสูงกว่าบริเวณอื่น ส่งผลให้การกระจายกระแสไม่สม่ำเสมอ​

ความหยาบของพื้นผิวแคโทดยังส่งผลต่อการกระจายกระแสอีกด้วย พื้นผิวแคโทดที่หยาบมีความผิดปกติที่อาจทำให้เส้นสนามไฟฟ้ารวมตัวในบางพื้นที่ ความเข้มข้นของเส้นสนามไฟฟ้านี้นำไปสู่ความหนาแน่นกระแสที่สูงขึ้นที่จุดเหล่านั้น ส่งผลให้การกระจายกระแสระหว่างแอโนดและแคโทดไม่สม่ำเสมอ​

ความเมื่อยล้าของการไหลของอิเล็กโทรไลต์เป็นอีกปัจจัยหนึ่ง หากอิเล็กโทรไลต์ไม่ไหลสม่ำเสมอทั่วพื้นผิวขั้วบวก จะมีความแตกต่างในความเข้มข้นของสารตั้งต้นและผลิตภัณฑ์ ณ ส่วนต่างๆ ของขั้วบวก ในพื้นที่ที่มีการไหลของอิเล็กโทรไลต์นิ่ง ความเข้มข้นของสารตั้งต้นอาจลดลงเมื่อเวลาผ่านไป ในขณะที่ความเข้มข้นของผลิตภัณฑ์อาจเพิ่มขึ้น การไล่ระดับความเข้มข้นนี้อาจส่งผลต่อปฏิกิริยาเคมีไฟฟ้า และทำให้การกระจายกระแสไม่สม่ำเสมอ​

2. โซลูชั่น:เพื่อแก้ไขการกระจายกระแสที่ไม่สม่ำเสมอ ขั้นตอนแรกคือการจัดตำแหน่งแอโนดใหม่ ตรวจสอบให้แน่ใจว่าแอโนดขนานกันและกับแคโทด โดยมีค่าเบี่ยงเบนน้อยกว่า 1 มม. ซึ่งสามารถทำได้โดยการใช้ฟิกซ์เจอร์การจัดตำแหน่งที่เหมาะสมระหว่างการติดตั้ง และตรวจสอบและปรับตำแหน่งแอโนดเป็นประจำ​

การขัดพื้นผิวแคโทดที่หยาบกร้านก็ช่วยได้เช่นกัน พื้นผิวแคโทดที่เรียบช่วยให้มีการกระจายเส้นสนามไฟฟ้าที่สม่ำเสมอมากขึ้น ส่งผลให้มีการกระจายกระแสที่สม่ำเสมอยิ่งขึ้น ซึ่งสามารถทำได้โดยใช้เทคนิคการขัดเงาเชิงกลหรือวิธีการกัดด้วยสารเคมีเพื่อขจัดความผิดปกติของพื้นผิว​

การปรับปรุงการไหลเวียนของอิเล็กโทรไลต์ให้เหมาะสมเป็นสิ่งสำคัญ รักษาอัตราการไหล 0.5 - 1.0 m/s ข้ามพื้นผิวขั้วบวก ซึ่งสามารถทำได้โดยการใช้ปั๊มและอุปกรณ์ควบคุมการไหล - ที่เหมาะสมในระบบหมุนเวียนอิเล็กโทรไลต์ อัตราการไหลที่เหมาะสมช่วยให้แน่ใจว่าอิเล็กโทรไลต์ได้รับการรีเฟรชอย่างต่อเนื่องรอบๆ ขั้วบวก โดยจะรักษาความเข้มข้นของสารตั้งต้นและผลิตภัณฑ์ให้สม่ำเสมอ และส่งเสริมการกระจายของกระแสไฟฟ้าที่สม่ำเสมอ

โปรแกรมการบำรุงรักษาเชิงป้องกัน (PM) ที่มีโครงสร้างอย่างดี - เป็นสิ่งจำเป็นสำหรับการรับประกันประสิทธิภาพระยะยาว - และความน่าเชื่อถือของแอโนดไทเทเนียมที่เคลือบด้วยโลหะมีค่า - ความถี่ของกิจกรรมการบำรุงรักษาควรได้รับการปรับให้เหมาะกับการใช้งานเฉพาะที่ใช้ขั้วบวก ต่อไปนี้เป็นรายละเอียดโดยละเอียดของกำหนดการ PM ตามประเภทการสมัครต่างๆ:

การเก็บรักษาบันทึกที่ถูกต้องเป็นส่วนสำคัญของโปรแกรมการบำรุงรักษาเชิงป้องกัน ควรเก็บบันทึกดิจิทัลของข้อมูลที่เกี่ยวข้องกับแอโนด - ทั้งหมด รวมถึงพารามิเตอร์การทำงาน การดำเนินการบำรุงรักษา และผลการทดสอบ บันทึกดิจิทัลนี้ทำหน้าที่เป็นทรัพยากรอันมีค่าสำหรับการติดตามประสิทธิภาพและการวิเคราะห์แนวโน้ม

พารามิเตอร์การทำงานของแอโนด เช่น กระแส แรงดันไฟฟ้า และอุณหภูมิ เป็นตัวบ่งชี้ประสิทธิภาพที่สำคัญ ด้วยการบันทึกพารามิเตอร์เหล่านี้อย่างต่อเนื่อง ผู้ปฏิบัติงานสามารถระบุการเปลี่ยนแปลงที่ผิดปกติได้ ตัวอย่างเช่น แรงดันไฟฟ้าที่เพิ่มขึ้นเมื่อเวลาผ่านไป ในขณะที่กระแสและอุณหภูมิยังคงค่อนข้างคงที่ อาจบ่งบอกถึงการเพิ่มขึ้นของความต้านทานของขั้วบวก อาจเกิดจากการเสื่อมสภาพของสารเคลือบ การก่อตัวของชั้นต้านทานบนพื้นผิวแอโนด หรือปัญหาอื่นๆ

การดำเนินการบำรุงรักษา รวมถึงการทำความสะอาด การซ่อมแซม และการเปลี่ยนส่วนประกอบ ควรได้รับการบันทึกไว้อย่างระมัดระวัง ซึ่งรวมถึงรายละเอียดต่างๆ เช่น วันที่บำรุงรักษา ประเภทของการบำรุงรักษาที่ดำเนินการ ชิ้นส่วนที่ถูกเปลี่ยน (ถ้ามี) และบุคลากรที่เกี่ยวข้อง บันทึกเหล่านี้สามารถช่วยประเมินประสิทธิผลของกลยุทธ์การบำรุงรักษาต่างๆ และในการคาดการณ์เมื่อจำเป็นต้องบำรุงรักษาในอนาคต

ผลการทดสอบจากการตรวจสอบด้วยภาพ การทดสอบประสิทธิภาพทางเคมีไฟฟ้า และการทดสอบแบบทำลายล้าง (NDT) ที่ไม่ใช่ - ควรได้รับการบันทึกด้วยเช่นกัน ตัวอย่างเช่น ผลลัพธ์ของการวิเคราะห์เส้นโค้งโพลาไรเซชันสามารถให้ข้อมูลเชิงลึกเกี่ยวกับกิจกรรมทางไฟฟ้าของแอโนด หากกราฟโพลาไรเซชันแสดงการเปลี่ยนแปลงที่สำคัญเมื่อเวลาผ่านไป อาจบ่งบอกถึงการเปลี่ยนแปลงคุณสมบัติพื้นผิวของแอโนด หรือการเสื่อมสภาพของการเคลือบโลหะมีค่า

การวิเคราะห์แนวโน้มของข้อมูลที่บันทึกไว้เหล่านี้สามารถใช้เพื่อทำนายอายุการเคลือบของขั้วบวกได้ ตัวอย่างเช่น หากวัดอัตราการเพิ่มขึ้นของแรงดันไฟฟ้าของแอโนดที่ 10 mV/เดือน โดยอิงตามข้อมูลประวัติและข้อกำหนดเฉพาะของแอโนด อาจคาดการณ์ได้ว่าแอโนดจะมีอายุการใช้งานคงเหลือ 12 - 18 เดือนที่โหลดปัจจุบัน การคาดการณ์นี้ช่วยให้ผู้ปฏิบัติงานสามารถวางแผนการเปลี่ยนหรือตกแต่งขั้วบวกใหม่ล่วงหน้า ซึ่งช่วยลดความเสี่ยงของความล้มเหลวที่ไม่คาดคิดและการหยุดชะงักของการผลิต ด้วยการใช้การวิเคราะห์แนวโน้ม บริษัทต่างๆ สามารถปรับตารางการบำรุงรักษาให้เหมาะสม ลดต้นทุนที่เกี่ยวข้องกับการเปลี่ยนขั้วบวกก่อนกำหนด และรับประกันการดำเนินงานที่ต่อเนื่องและมีประสิทธิภาพของกระบวนการเคมีไฟฟ้า

เมื่อขั้วบวกไทเทเนียมที่เคลือบด้วยโลหะมีค่า - แสดงสัญญาณของการเสื่อมสภาพ แต่ซับสเตรตไทเทเนียมที่อยู่ข้างใต้ยังคงไม่บุบสลาย การปรับปรุงการเคลือบใหม่อาจเป็นวิธีแก้ปัญหาที่คุ้มค่า - วิธีการทั่วไปวิธีหนึ่งในการฟื้นฟูการเคลือบที่เสื่อมสภาพคือการลอกการเคลือบเก่าออกและ - ทาสีใหม่

ขั้นตอนแรกในกระบวนการนี้คือการลอกผิวเคลือบเก่าออกด้วยการกัดด้วยสารเคมี ตัวอย่างเช่น สามารถใช้สารละลายกรดไฮโดรฟลูออริก 5% เป็นเวลา 5 นาทีเพื่อขจัดการเคลือบโลหะมีค่าเก่าได้อย่างมีประสิทธิภาพ กรดไฮโดรฟลูออริกทำปฏิกิริยากับออกไซด์ของโลหะในชั้นเคลือบ ละลายและปล่อยให้หลุดออกไป อย่างไรก็ตาม ต้องใช้ความระมัดระวังเป็นอย่างยิ่งเมื่อใช้กรดไฮโดรฟลูออริกเนื่องจากมีฤทธิ์กัดกร่อนสูง ข้อควรระวังด้านความปลอดภัยที่เหมาะสม เช่น การสวมชุดป้องกัน ถุงมือ และแว่นตา และการทำงานในบริเวณที่มีการระบายอากาศที่ดี - ถือเป็นสิ่งสำคัญ

หลังจากที่ลอกการเคลือบเก่าออกแล้ว พื้นผิวไทเทเนียมจะต้องได้รับการปรับสภาพล่วงหน้า - ใหม่ ซึ่งโดยทั่วไปเกี่ยวข้องกับการทำความสะอาดพื้นผิวเพื่อกำจัดสิ่งตกค้างที่เหลืออยู่ออกจากกระบวนการกัด และเพื่อให้แน่ใจว่าปราศจากสิ่งปนเปื้อน พื้นผิวอาจถูกขจัดคราบไขมันออกโดยใช้ตัวทำละลาย เช่น อะซิโตนหรือไอโซโพรพิลแอลกอฮอล์ แล้วล้างออกให้สะอาดด้วยน้ำปราศจากไอออน

เมื่อพื้นผิวได้รับการบำบัดล่วงหน้า - แล้ว ก็สามารถเคลือบโลหะมีค่าที่สดใหม่ได้ วิธีการทั่วไปสองวิธีในการทาการเคลือบใหม่คือการสลายตัวด้วยความร้อนและการสะสมด้วยไฟฟ้า - ในการสลายตัวด้วยความร้อน สารละลายที่มีสารตั้งต้นของโลหะมีค่า เช่น เกลือของโลหะ จะถูกนำไปใช้กับพื้นผิวไทเทเนียม จากนั้นพื้นผิวที่เคลือบจะถูกให้ความร้อนที่อุณหภูมิสูง ซึ่งโดยทั่วไปจะอยู่ในช่วง 400 - 500 องศา ในระหว่างการทำความร้อน เกลือของโลหะจะสลายตัว และออกไซด์ของโลหะมีค่าจะก่อตัวและสะสมอยู่บนพื้นผิวไทเทเนียม ทำให้เกิดการเคลือบใหม่ที่ใช้งานได้จริง

ในการสะสมด้วยไฟฟ้า - กระแสไฟฟ้าจะใช้ในการฝากโลหะมีค่าลงบนพื้นผิวไทเทเนียม แอโนดไทเทเนียมถูกใส่ไว้ในสารละลายอิเล็กโทรไลต์ที่มีไอออนของโลหะมีค่า เมื่อกระแสไฟฟ้าไหลผ่านสารละลาย ไอออนของโลหะมีค่าจะถูกดึงดูดไปยังซับสเตรตไทเทเนียมที่มีประจุลบ และเกาะอยู่บนพื้นผิวทำให้เกิดการเคลือบใหม่ สามารถควบคุมความหนาและคุณภาพของการเคลือบได้โดยการปรับความหนาแน่นกระแส เวลาในการสะสม และองค์ประกอบของสารละลายอิเล็กโทรไลต์

ด้วยการฟื้นฟูการเคลือบที่เสื่อมโทรมด้วยกระบวนการเหล่านี้ ประสิทธิภาพของแอโนดสามารถกลับคืนมาได้ และยืดอายุการใช้งานได้ สิ่งนี้ไม่เพียงช่วยประหยัดค่าใช้จ่ายในการซื้อขั้วบวกใหม่ แต่ยังช่วยลดผลกระทบต่อสิ่งแวดล้อมที่เกี่ยวข้องกับการผลิตขั้วบวกใหม่อีกด้วย

ความรับผิดชอบต่อสิ่งแวดล้อมถือเป็นข้อพิจารณาที่สำคัญในการบำรุงรักษาแอโนดไทเทเนียมที่เคลือบด้วยโลหะมีค่า - ในระหว่างขั้นตอนการบำรุงรักษา อิเล็กโทรไลต์ที่ใช้แล้วและสารละลายทำความสะอาดจะถูกสร้างขึ้น และสารเหล่านี้มักประกอบด้วยสารเคมีและโลหะที่เป็นอันตราย

การกำจัดอิเล็กโทรไลต์ที่ใช้แล้วและสารละลายทำความสะอาดผ่านสิ่งอำนวยความสะดวกของเสียอันตรายที่ได้รับอนุญาตถือเป็นสิ่งสำคัญ สิ่งอำนวยความสะดวกเหล่านี้ได้รับการติดตั้งเพื่อจัดการและบำบัดของเสียในลักษณะที่ปลอดภัยต่อสิ่งแวดล้อม ตัวอย่างเช่น อิเล็กโทรไลต์ที่ใช้แล้วจากเซลล์อัลคาไลคลอร์ - อาจมีคลอไรด์ไอออน โลหะหนัก และสิ่งปนเปื้อนอื่นๆ ที่มีความเข้มข้นสูง หากอิเล็กโทรไลต์เหล่านี้ไม่ได้รับการกำจัดอย่างเหมาะสม อิเล็กโทรไลต์เหล่านี้สามารถปนเปื้อนในดิน แหล่งน้ำ และอากาศ ก่อให้เกิดภัยคุกคามต่อสุขภาพของมนุษย์และสิ่งแวดล้อม

การกู้คืนโลหะมีค่าจากการเคลือบที่สึกหรอเป็นอีกแง่มุมหนึ่งของความรับผิดชอบต่อสิ่งแวดล้อมในการบำรุงรักษาแอโนด ซึ่งสอดคล้องกับหลักการของเศรษฐกิจหมุนเวียนซึ่งมีจุดมุ่งหมายเพื่อลดของเสียและใช้ทรัพยากรให้เกิดประโยชน์สูงสุด การชะล้างด้วยกรดและการตกตะกอนเป็นวิธีการทั่วไปในการกู้คืนโลหะมีค่า ในการชะล้างด้วยกรด แอโนดที่สึกหรอ - จะถูกบำบัดด้วยสารละลายกรด เช่น กรดไฮโดรคลอริกหรือกรดซัลฟิวริก กรดทำปฏิกิริยากับการเคลือบโลหะมีค่า ละลายโลหะและกลายเป็นโลหะที่มีสารละลาย -

หลังจากกระบวนการชะล้างด้วยกรด เทคนิคการตกตะกอนจะถูกนำมาใช้เพื่อแยกโลหะมีค่าออกจากสารละลาย รีเอเจนต์เคมีจะถูกเติมลงในสารละลาย ส่งผลให้ไอออนของโลหะมีค่าตกตะกอนออกมาเป็นของแข็ง ของแข็งเหล่านี้สามารถนำไปแปรรูปและปรับปรุงเพิ่มเติมเพื่อให้ได้โลหะมีค่าบริสุทธิ์ โลหะมีค่าที่นำกลับมาใช้ใหม่สามารถนำกลับมาใช้ใหม่ในการผลิตแอโนดใหม่หรือการใช้งานอื่นๆ ซึ่งช่วยลดความจำเป็นในการสกัดโลหะเหล่านี้เบื้องต้นจากแหล่งธรรมชาติ สิ่งนี้ไม่เพียงแต่อนุรักษ์ทรัพยากรธรรมชาติเท่านั้น แต่ยังช่วยลดผลกระทบต่อสิ่งแวดล้อมที่เกี่ยวข้องกับกระบวนการทำเหมืองและการสกัดโลหะอีกด้วย ด้วยการนำแนวทางปฏิบัติที่รับผิดชอบต่อสิ่งแวดล้อมเหล่านี้ไปใช้ในการบำรุงรักษาขั้วบวก บริษัทต่างๆ สามารถมีส่วนร่วมในการพัฒนาที่ยั่งยืน ในขณะเดียวกันก็รับประกันการดำเนินงานที่มีประสิทธิภาพอย่างต่อเนื่องของกระบวนการเคมีไฟฟ้าของตน
