แอโนดเสียสละ - ผู้พิทักษ์โลหะเงียบ

ในส่วนลึกของมหาสมุทรอันกว้างใหญ่ร่างเหล็กของเรือขนาดใหญ่โอบกอดน้ำทะเลทั้งกลางวันและกลางคืน ภายใต้โลกที่กว้างขวางเครือข่ายที่ซับซ้อนของน้ำมันและท่อก๊าซผ่านดินที่ซับซ้อน ภายในโรงงานอุตสาหกรรมที่คึกคักถังเก็บขนาดใหญ่มียักษ์ใหญ่สื่อเคมี-ยักษ์ใหญ่เหล่านี้ต้องเผชิญกับศัตรูที่มองไม่เห็นอย่างต่อเนื่อง:การกัดกร่อน- เช่นเดียวกับโรคที่ช้า แต่ไม่หยุดยั้งมันทำให้กระดูกของโลหะกัดกร่อนคุกคามความปลอดภัยและอายุการใช้งานที่ยาวนานของโครงสร้างพื้นฐานแอโนดเสียสละอย่างไรก็ตามทำหน้าที่เป็นสายการป้องกันที่สำคัญของวิศวกรต่อการกัดกร่อนนี้

การป้องกันขั้วบวกเสียสละเป็นพื้นฐานการป้องกันทางเคมีไฟฟ้าเทคโนโลยีตามหลักการของความแตกต่างของกิจกรรมทางเคมีไฟฟ้าระหว่างโลหะ พูดง่ายๆ:

การเสียสละที่ใช้งาน:วัสดุโลหะ (เช่นแมกนีเซียมอลูมิเนียมหรือโลหะผสมสังกะสี) นั่นคือนั่นคือใช้งานทางเคมีไฟฟ้ามากขึ้น(เช่น "ปฏิกิริยา" และมีแนวโน้มที่จะสูญเสียอิเล็กตรอน) มากกว่าโลหะที่ได้รับการป้องกัน (เช่นเหล็ก) เชื่อมต่ออย่างปลอดภัยกับโครงสร้างผ่านการเดินสายหรือการเชื่อมโดยตรง

ไดรฟ์อิเล็กตรอน:เมื่อทั้งคู่ถูกแช่อยู่ในอิเล็กโทรไลต์ (เช่นน้ำทะเลดินน้ำจืดหรือสื่อเคมี) ขั้วบวกเสียสละจะผ่านการออกซิเดชั่น (การกัดกร่อน) ตามธรรมชาติโดยการปล่อยอิเล็กตรอนอย่างต่อเนื่องเนื่องจากความแตกต่างของกิจกรรม

กลไกการป้องกัน:อิเล็กตรอนที่ปล่อยออกมาเหล่านี้ไหลผ่านการเชื่อมต่อโลหะกับโครงสร้างเหล็กที่ได้รับการป้องกันบังคับให้พื้นผิวของมันต้องลดการลดลงของ cathodic (เช่นการบริโภคออกซิเจนหรือการสร้างไอออนไฮดรอกไซด์) ดังนั้นยับยั้งหรือป้องกันได้อย่างสมบูรณ์การออกซิเดชั่นของเหล็ก (การกัดกร่อน) โครงสร้างเหล็กจึงกลายเป็นแคโทดในวงจรไฟฟ้าเคมีรับการป้องกัน

คำอุปมาอืมการเสียสละทำหน้าที่เหมือนผู้พิทักษ์ผู้ภักดียืนอยู่หน้าโครงสร้างเหล็กที่ได้รับการป้องกัน (แคโทด) และการกัดกร่อนที่ยั่งยืน ("เสียสละ" ตัวเอง) เพื่อให้อุปสรรคป้องกัน เอฟเฟกต์ของพวกเขานั้นไม่จำเป็นต้องใช้พลังงานภายนอกและค่อนข้างง่ายในการติดตั้งและบำรุงรักษาพวกเขาเหมาะสำหรับโครงสร้างขนาดใหญ่กระจายหรือสิ่งแวดล้อมที่ซับซ้อน

ระบบป้องกันขั้วบวกเสียสละที่ประสบความสำเร็จจะต้องเป็นไปตามเงื่อนไขสำคัญต่อไปนี้:

1. เส้นทางนำไฟฟ้าแบบต่อเนื่อง:

ขั้วบวกเสียสละต้องสร้างไฟล์การเชื่อมต่อไฟฟ้าที่เชื่อถือได้และมีความต้านทานต่ำด้วยโครงสร้างโลหะที่ได้รับการป้องกันโดยทั่วไปผ่านการเชื่อมหรือขั้วต่อสายเคเบิลพิเศษ

โครงสร้างที่ได้รับการป้องกันทั้งหมด (เช่นเรือฮัลล์, ท่อ, ถัง, ถัง) ต้องรักษาความต่อเนื่องทางไฟฟ้าที่ยอดเยี่ยมระหว่างส่วนประกอบโลหะทั้งหมด การหยุดชะงักใด ๆ สามารถสร้าง "ฮอตสปอต" ที่ไม่มีการป้องกันได้ง่ายต่อการกัดกร่อน

2. สภาพแวดล้อมอิเล็กโทรไลต์ที่เหมาะสม:

ขั้วบวกเสียสละและโครงสร้างที่ได้รับการป้องกันจะต้องอยู่ในสื่อนำไฟฟ้าต่อเนื่องเดียวกัน(เช่นดินสำหรับท่อที่ถูกฝัง, น้ำทะเลสำหรับเรือ, ของเหลวที่เก็บไว้สำหรับการตกแต่งภายในของถัง)

อิเล็กโทรไลต์ความต้านทานส่งผลโดยตรงต่อการกระจายปัจจุบันและประสิทธิภาพของขั้วบวก สภาพแวดล้อมที่มีความต้านทานสูง (เช่นดินแห้ง, น้ำจืดบริสุทธิ์) อาจ จำกัด การไหลของกระแสต้องใช้การออกแบบพิเศษหรือวิธีการป้องกันทางเลือก

3. การครอบคลุมขั้วบวกและการกระจาย:

ที่จำนวนขนาดและระยะห่างของขั้วบวกจะต้องคำนวณทางวิทยาศาสตร์ (ขึ้นอยู่กับพื้นที่คุ้มครองสภาพแวดล้อมการออกแบบอายุการใช้งานและประสิทธิภาพของขั้วบวก) เพื่อให้แน่ใจว่าเครื่องแบบความครอบคลุมในปัจจุบันโดยเฉพาะอย่างยิ่งในพื้นที่ที่ซับซ้อนหรือเข้าถึงยาก (เช่นรอยเชื่อมมุมมุมหลังโครงสร้าง)

การกระจายที่ไม่สม่ำเสมอสามารถนำไปสู่การคุ้มครอง(กระแสไม่เพียงพอ) ในบางพื้นที่และการป้องกันมากเกินไป(ความเสี่ยงต่อการวิวัฒนาการของไฮโดรเจน) ในผู้อื่น

ในฐานะ "แหล่งพลังงาน" ของระบบการป้องกันวัสดุขั้วบวกเสียสละต้องมีประสิทธิภาพโดยรวมที่ยอดเยี่ยม:

1. แรงดันการขับขี่เชิงลบอย่างเพียงพอ:

A ความแตกต่างที่มีศักยภาพเพียงพอ(โดยทั่วไปจะมากกว่าหรือเท่ากับ 0.25V) จะต้องมีอยู่ระหว่างขั้วบวกและโลหะที่ได้รับการป้องกัน (เหล็ก) ความแตกต่างนี้คือ "แรงผลักดัน" สำหรับการไหลของกระแสไฟฟ้าป้องกัน

ความแตกต่างที่มีศักยภาพที่สูงขึ้นหมายถึงแรงดันไฟฟ้าที่แข็งแกร่งขึ้นทำให้สามารถส่งออกกระแสไฟฟ้าได้มากขึ้นในสภาพแวดล้อมที่ต้านทานเดียวกันขั้วบวกแมกนีเซียมโดยทั่วไปจะให้แรงดันไฟฟ้าสูงสุด

2. ความสามารถทางเคมีไฟฟ้าที่สูงและมั่นคง:

ความสามารถทางเคมีไฟฟ้าหมายถึงค่าใช้จ่ายทั้งหมด(ใน ampere-hours ต่อกิโลกรัม AH/kg) มวลของวัสดุขั้วบวกสามารถผลิตได้ สิ่งนี้กำหนดประสิทธิภาพด้านต้นทุนและอายุการใช้งาน

กำลังการผลิตที่สูงขึ้นหมายถึงวัสดุที่น้อยลงสำหรับการป้องกันเดียวกันหรือการป้องกันที่ยาวนานขึ้นจากน้ำหนักเดียวกันอลูมิเนียมขั้วบวกมักจะมีความสามารถทางทฤษฎีสูงสุด

3. ความสม่ำเสมอและประสิทธิภาพในปัจจุบันสูง:

ประสิทธิภาพปัจจุบันเป็นเปอร์เซ็นต์ (%) ของประจุป้องกันจริงของขั้วบวกเมื่อเทียบกับค่าสูงสุดทางทฤษฎี

ประสิทธิภาพที่สูงขึ้นหมายถึงขยะวัสดุน้อยลง (เช่นการกัดกร่อนตนเองการไหลเชิงกล)ขั้วบวกสังกะสีโดยทั่วไปจะมีประสิทธิภาพและเสถียรที่สุด

4. พฤติกรรมการสลายตัวแบบไม่สม่ำเสมอ:

ขั้วบวกควรละลายอย่างสม่ำเสมอ, รักษารูปร่างที่ค่อนข้างปกติ (เช่นการทำให้ผอมบางสม่ำเสมอ)

การสลายตัวที่ไม่สม่ำเสมอ (เช่นหลุมลึก, การปมอย่างรุนแรงหรือสะบัด) ทำให้อายุการใช้งานสั้นลงและอาจทำให้เกิดการปลดก่อนวัยอันควร

5. ผลิตภัณฑ์การกัดกร่อนอย่างไม่หยุดยั้งและไม่คืบหน้า:

ผลพลอยได้จากการละลายควรเป็นหลวมและหลั่งง่าย, หลีกเลี่ยงเลเยอร์ที่มีความหนาแน่น, หนาแน่น ("edcrustation") บนพื้นผิวขั้วบวก

การหุ้มห่อเพิ่มความต้านทานขัดขวางเอาท์พุทกระแสและลดการป้องกัน

6. คุณสมบัติทางกลและความสามารถในการใช้งานได้ดี:

เพียงพอความแข็งแกร่งและความแกร่งมีความจำเป็นสำหรับการหล่อการอัดรีดหรือกลิ้งเป็นรูปร่าง (บล็อกแท่งกำไลแผ่น) ในขณะที่ต่อต้านการแตกระหว่างการจัดการและการใช้งาน

ขึ้นอยู่กับสภาพแวดล้อมของแอปพลิเคชันและความต้องการด้านประสิทธิภาพการเสียสละขั้วบวกแบ่งออกเป็นสามหมวดหมู่หลัก:

1.Magnesium (MG)-แอโนดที่ใช้:

ข้อดีที่สำคัญ:

แรงดันไฟฟ้าสูงสุด (~ -1.5V ถึง -1.7V กับ CSE): Effective in high-resistivity (>ดิน 5,000 Ω·ซม.) น้ำจืดหรือน้ำกร่อยต้องการสำหรับท่อและถังบนที่ดิน

การบังคับใช้ในวงกว้าง:ทำงานได้ดีในดินน้ำจืดและน้ำที่มีความสามารถต่ำ

ข้อ จำกัด :

ประสิทธิภาพปัจจุบันลดลง (~ 50–60%):กระแสไฟฟ้าบางส่วนหายไปจากการกัดกร่อนด้วยตนเอง (วิวัฒนาการของไฮโดรเจน)

ความจุปานกลาง (~ 1100–1300 AH/KG):ประจุรวมน้อยกว่าน้ำหนักมากกว่าอลูมิเนียม

ศักยภาพที่อาจเกิดขึ้น:ผลพลอยได้ที่ยากอาจเกิดขึ้นในสภาวะที่มีความต้านทานสูงหรืออุณหภูมิสูง

ความเสี่ยงด้านความปลอดภัย:ประกายไฟที่ได้รับผลกระทบ/แรงเสียดทานจำเป็นต้องใช้ความระมัดระวังในพื้นที่ไวไฟ (เช่นการออกแบบที่มีเปลือกพลาสติก)

มาตรฐาน:เกรดทั่วไปรวมถึงศักยภาพสูง (AZ63B) และมาตรฐาน (M1C) MG สอดคล้องกับ ASTM B843, GB/T 17731

การใช้งานทั่วไป:ท่อที่ฝังอยู่ (น้ำมัน/ก๊าซ/น้ำ), ถังเก็บ, ระบบน้ำจืด, เครื่องทำน้ำอุ่น, ป้องกันสายดิน

2.Aluminum (AL)-แอโนดที่ใช้:

ข้อดีที่สำคัญ:

ความจุสูงสุด (~ 2600–2800 AH/KG):ประสิทธิภาพต้นทุนที่ดีที่สุดสำหรับโครงการระยะยาว/ระยะยาว

ประสิทธิภาพสูง (~ 80–95%):ขยะวัสดุน้อยที่สุด

การสลายตัวของเครื่องแบบ:ผลพลอยได้หลั่งไหลอย่างง่ายดาย

น้ำหนักเบา (~ 2.7 g/cm³):ติดตั้งง่าย

ข้อ จำกัด :

แรงดันไฟฟ้าในระดับปานกลาง (~ -1.05V ถึง -1.15V กับ CSE):อาจไม่เพียงพอสำหรับโครงสร้างที่มีความต้านทานสูงหรือเคลือบไม่ดี

ความเสี่ยงแบบ passivation: In high-temp (>50 องศา), นิ่งหรือความเค็มต่ำ (<5000 ppm Cl⁻) water, surface oxide films can halt current. Requires alloy additives (Zn, In, Sn).

ไวต่อสิ่งสกปรก:การควบคุมองค์ประกอบที่เข้มงวด (เช่นขีด จำกัด Fe/Cu)

มาตรฐาน:Al-Zn-in (พบมากที่สุด), Al-Zn-SN, Al-Zn-HG (การยุติ) สอดคล้องกับ ASTM B928, GB/T 4948, DNV-RP-B401

การใช้งานทั่วไป: สภาพแวดล้อมทางทะเลครอบงำ-เรือฮัลล์, ถังบัลลาสต์, แพลตฟอร์มนอกชายฝั่ง, เพียร์, ท่อใต้ทะเล, การระบายความร้อนของน้ำทะเล

3.ZINC (ZN)-แอโนดที่ใช้:

ข้อดีที่สำคัญ:

Highest efficiency (>95%):การสลายตัวเกือบทั้งหมดสร้างกระแสการป้องกัน

การสลายตัวที่เหมือนกันที่สุด:ผลพลอยได้จากไฮดรอกไซด์สังกะสีหลวมป้องกันการอุดตัน

การควบคุมตนเอง:เอาต์พุตปัจจุบันที่เสถียร

ข้อ จำกัด :

ความจุต่ำสุด (~ 780–820 AH/KG):น้ำหนักที่หนักกว่าที่จำเป็นสำหรับการป้องกันที่เทียบเท่า

หนาแน่น (~ 7.1 g/cm³):เพิ่มการติดตั้งและโหลดโครงสร้าง

ความล้มเหลวสูงอุณหภูมิ: >50 องศาทำให้เกิดการกัดกร่อน/การย้อนกลับของขั้ว-ห้ามอย่างเคร่งครัดในสภาพแวดล้อมที่ร้อน

ไม่เหมาะสมสำหรับความต้านทานสูง:ประสิทธิภาพที่ไม่ดีในน้ำจืด/ดิน

มาตรฐาน:Zn-Al-CD ที่มีความบริสุทธิ์สูง (CD ถูกยกเลิกสำหรับ Zn-Al-Si) สอดคล้องกับ ASTM B418, GB/T 4950

การใช้งานทั่วไป: น้ำทะเลอุณหภูมิต่ำ-เรือบัลลาสต์เรือ, ตัวถัง (บางส่วน), เรือเล็ก, ปั๊ม,ปลอกแขนป้องกัน (เช่นแยกหน้าแปลน)

ขั้วบวกเสียสละเป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมเนื่องจากความน่าเชื่อถือความเรียบง่ายและความเป็นอิสระจากพลังภายนอก:

1. วิศวกรรมทะเลและนอกชายฝั่ง:

เรือฮัลล์:การป้องกันใต้น้ำเต็มรูปแบบโดยเฉพาะคันธนู, หางเสือ, ใบพัด (โซนปั่นป่วน) ส่วนใหญ่ Al หรือ Zn (เรือเล็ก)

ถังบัลลาสต์:อลูมิเนียมครอง (คุ้มค่า); Zn สำหรับบิลด์อุณหภูมิต่ำ/ใหม่ไม่เคย MG (จุดประกายอันตราย)

ระบบขับเคลื่อน (หางเสือ, เพลา):zn/al anodes

แพลตฟอร์มนอกชายฝั่ง (แจ็คเก็ต, floaters):Anodes อัลขนาดใหญ่สำหรับขาใต้ทะเล/การจอดเรือ

ท่อใต้ทะเล:สร้อยข้อมืออัล

โครงสร้างพื้นฐานท่าเรือ (กองเหล็ก, ประตู):อัลแอโนด

2. อุตสาหกรรมน้ำมันและก๊าซ:

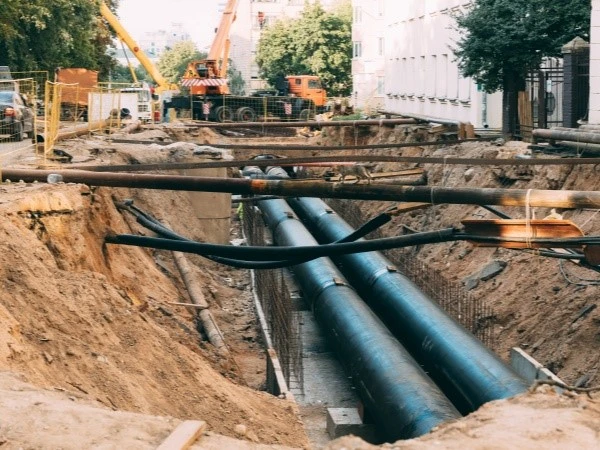

ท่อที่ถูกฝัง (น้ำมัน/ก๊าซ/น้ำ):มก. ขั้วบวกสำหรับที่ดิน (ดินที่มีความต้านทานสูง); แถบ Zn สำหรับความต้านทานต่ำ (ควบคุมอุณหภูมิ)

ถังเก็บ (ฝัง):มก. ขั้วบวกรอบปริมณฑล

แพลตฟอร์มนอกชายฝั่ง:เช่นเดียวกับนาวิกโยธิน

การป้องกันสถานีท่อ:ขั้วบวก Zn สำหรับการป้องกันแขนเสื้อ

3. ชุมชนและโครงสร้างพื้นฐาน:

ท่อจ่ายน้ำ/ความร้อน:มก. ขั้วบวก

โครงสร้างพื้นฐานสะพาน:อัล (น้ำทะเล) หรือมก. (น้ำจืด)

โรงบำบัดน้ำ:MG (น้ำจืด) หรือ AL (น้ำเสีย/น้ำทะเล)

ระบบสายดิน:มก. ขั้วบวกสำหรับอายุยืนของอิเล็กโทรด

4. อุปกรณ์อุตสาหกรรม:

ถังน้ำร้อน/หม้อไอน้ำ:แท่งขั้วบวก MG (ประเภทการแทรก)

ระบบทำความเย็นน้ำทะเล (คอนเดนเซอร์):อัลแอโนด

ถังเคมี (การตกแต่งภายใน):แอโนดที่กำหนดเอง (ความเข้ากันได้-วิกฤต)

ตำนาน 1:"ราคาที่สูงขึ้น=ขั้วบวกดีกว่า" / "แรงดันไฟฟ้าสูงของ MG ทำให้ดีที่สุด"

ความจริง:การเลือกขึ้นอยู่กับสิ่งแวดล้อม(ความต้านทานอุณหภูมิเคมี) และความต้องการ(อายุการใช้งานปัจจุบัน) การใช้ MG ในน้ำทะเลนั้นสิ้นเปลือง/มีความเสี่ยง Zn ในความร้อนเป็นหายนะ

ตำนาน 2:"Anodes เพิ่มเติม=การป้องกันที่ดีขึ้น"

ความจริง:สาเหตุส่วนเกินการป้องกันมากเกินไป(ไฮโดรเจน embrittlement/ความเสียหายการเคลือบ) คำนวณข้อกำหนดทางวิทยาศาสตร์

ตำนาน 3:"ติดตั้งและลืม"

ความจริง:แอโนดหมดลง-การตรวจสอบเป็นประจำ(มวลที่เหลืออยู่กระแสเอาต์พุต) และการเปลี่ยนเป็นสิ่งจำเป็น

แนวทางปฏิบัติที่สำคัญ:

Synergy การเคลือบ:เมื่อรวมกับสีขั้วบวกลดความต้องการของวัสดุและปรับปรุงความสม่ำเสมอ ตรวจสอบให้แน่ใจว่าการติดตั้งก่อนการติดตั้งคุณภาพ

การตรวจสอบความต่อเนื่อง:ตรวจสอบการเชื่อมต่อทั้งหมดและการนำไฟฟ้าอย่างเข้มงวด

การทดสอบด้านสิ่งแวดล้อม:วัดความต้านทาน, อุณหภูมิ, pH, cl⁻, การไหล, จุลินทรีย์สำหรับอินพุตการออกแบบ

การออกแบบผู้เชี่ยวชาญ:ระบบที่ซับซ้อน (ท่อ, แพลตฟอร์ม) ต้องการวิศวกรการกัดกร่อนสำหรับการเพิ่มประสิทธิภาพประเภท/ขนาด/เลย์เอาต์

ในฐานะซัพพลายเออร์ป้องกันการกัดกร่อนแบบมืออาชีพ Ehisen จัดลำดับความสำคัญด้านความปลอดภัยของสินทรัพย์และมูลค่าระยะยาว:

ผลิตภัณฑ์ขั้วบวกเต็มช่วง:โลหะผสม MG/AL/ZN ที่มีประสิทธิภาพสูงสอดคล้องกับ ASTM, DNV, มาตรฐาน GB

การสนับสนุนด้านเทคนิค:การประเมินการกัดกร่อนการเลือกขั้วบวกการออกแบบระบบและคำแนะนำการติดตั้ง

ห่วงโซ่อุปทานที่เชื่อถือได้:วัตถุดิบที่มั่นคงและการผลิตขั้นสูงให้แน่ใจว่าส่งมอบตรงเวลา

โซลูชั่นที่กำหนดเอง:รูปร่างขั้วบวกที่ปรับแต่งแล้วโลหะผสมและระบบสำหรับความท้าทายที่ไม่เหมือนใคร

แอโนดเสียสละ-"ผู้พิทักษ์เงียบ" ของแมกนีเซียมอลูมิเนียมและสังกะสี-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส-ส- การทำความเข้าใจหลักการวัสดุและการใช้งานเป็นกุญแจสำคัญในการปกป้องโครงสร้างพื้นฐานที่สำคัญ Ehisen เป็นหุ้นส่วนกับลูกค้าเพื่อยืดอายุการใช้งานสินทรัพย์รับรองความปลอดภัยและการต่อสู้ที่ซ่อนเร้นของการกัดกร่อน
